Czym jest oznakowanie zakładu pracy?

Czym jest oznakowanie zakładu pracy? Jak ważne jest w kontekście prawa?

Oznakowanie zakładu pracy to system wizualnych wskaźników stosowanych w celu wyznaczenia przestrzeni, ostrzegania o zagrożeniach i przekazywania informacji dotyczących bezpieczeństwa. Obejmuje linie na podłogach, znaki na ścianach i urządzeniach, barwy ostrzegawcze oraz symbole graficzne.

Oznakowanie dzieli się na 2 główne kategorie. Oznakowanie poziome to linie i pola na podłogach wyznaczające drogi transportowe, ścieżki komunikacyjne i pola odkładcze. Oznakowanie pionowe to znaki umieszczone na ścianach, słupkach i urządzeniach.

Głównym celem oznakowania jest zapobieganie wypadkom poprzez stworzenie środowiska, które nie wymaga dodatkowych wyjaśnień co do rozmieszczenia osób i maszyn. Prawidłowe oznakowanie pozwala pracownikom i gościom natychmiast rozpoznać, gdzie można bezpiecznie chodzić lub jeździć, a które obszary wymagają ostrożności lub są wyłączone z użytkowania.

Oznakowanie stosuje się zarówno w halach magazynowych i produkcyjnych, jak i na terenie zewnętrznym zakładu. Obejmuje ono strefy niebezpieczne, drogi ewakuacyjne, miejsca składowania materiałów oraz obszary wokół maszyn i urządzeń.

Jakie przepisy regulują oznakowanie w zakładzie pracy?

Oznakowanie w zakładzie pracy regulują przepisy zawarte w rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (t.j. Dz.U. 2003 nr 169, poz. 1650 ze zm.), szczególnie § 4, 5 i 6.

Podstawą europejską jest dyrektywa Rady 92/58/EWG z dnia 24 czerwca 1992 r. Zobowiązuje ona pracodawców do zapewnienia odpowiednich znaków bezpieczeństwa wszędzie tam, gdzie zagrożeń nie można wyeliminować innymi środkami.

Znaki bezpieczeństwa stosowane w zakładach pracy muszą spełniać wymagania normy PN-EN ISO 7010, która harmonizuje oznakowanie bezpieczeństwa w całej Unii Europejskiej. Norma ISO 3864 określa kolory bezpieczeństwa i podstawowe zasady projektowania znaków.

Pracodawca jest zobowiązany zapewnić wykonanie i oznakowanie dróg komunikacyjnych, transportowych oraz dojazdów pożarowych zgodnie z Polskimi Normami. Miejsca, w których występują zagrożenia dla pracowników, muszą być oznakowane widocznymi barwami lub znakami bezpieczeństwa zgodnie z wymaganiami określonymi w załączniku nr 1 do rozporządzenia.

Jaką odpowiedzialność ponosi pracodawca za właściwe oznakowanie?

Pracodawca ponosi pełną odpowiedzialność za zapewnienie właściwego oznakowania w zakładzie pracy. Obowiązki obejmują 6 kluczowych obszarów:

1. Przeprowadzenie oceny ryzyka zawodowego i identyfikację miejsc wymagających oznakowania.
2. Dobór znaków zgodnych z normą PN-EN ISO 7010.
3. Montaż znaków w widocznych i właściwie oświetlonych miejscach.
4. Utrzymywanie oznakowań w dobrym stanie technicznym poprzez czyszczenie i wymianę uszkodzonych elementów.
5. Regularne weryfikowanie aktualności oznakowań po zmianach w układzie stanowisk lub procesów.
6. Przeprowadzanie szkoleń BHP, podczas których pracownicy zapoznają się ze znaczeniem znaków.

Nieprzestrzeganie przepisów dotyczących oznakowania skutkuje mandatem Państwowej Inspekcji Pracy do 30 000 zł za brak lub nieodpowiednie oznakowanie stanowisk pracy. Pracodawca ponosi również odpowiedzialność karną na podstawie art. 283 Kodeksu pracy.

Wypadki przy pracy wynikające z braku lub niewłaściwego oznakowania mogą prowadzić do odpowiedzialności cywilnej i karnej pracodawcy. Drogi i przejścia oraz dojazdy pożarowe nie mogą prowadzić przez miejsca, w których występują zagrożenia dla ich użytkowników – za spełnienie tego wymogu odpowiada pracodawca.

Jakie miejsca w zakładzie pracy powinny być oznakowane?

Przepisy BHP nakładają obowiązek oznakowania wszystkich miejsc, w których występują zagrożenia dla pracowników. Dotyczy to zarówno wnętrz hal produkcyjnych i magazynowych, jak i terenów zewnętrznych zakładu.

Obowiązkowym oznakowaniem objęte są:

• drogi komunikacyjne i transportowe,
• drogi dla pieszych (przejścia i ciągi piesze),
• dojazdy pożarowe,
• miejsca niebezpieczne zagrażające potknięciem, upadkiem lub uderzeniem (stopnie, progi, schody),
• otwory i zagłębienia w podłodze,
• strefy niebezpieczne wokół maszyn i urządzeń,

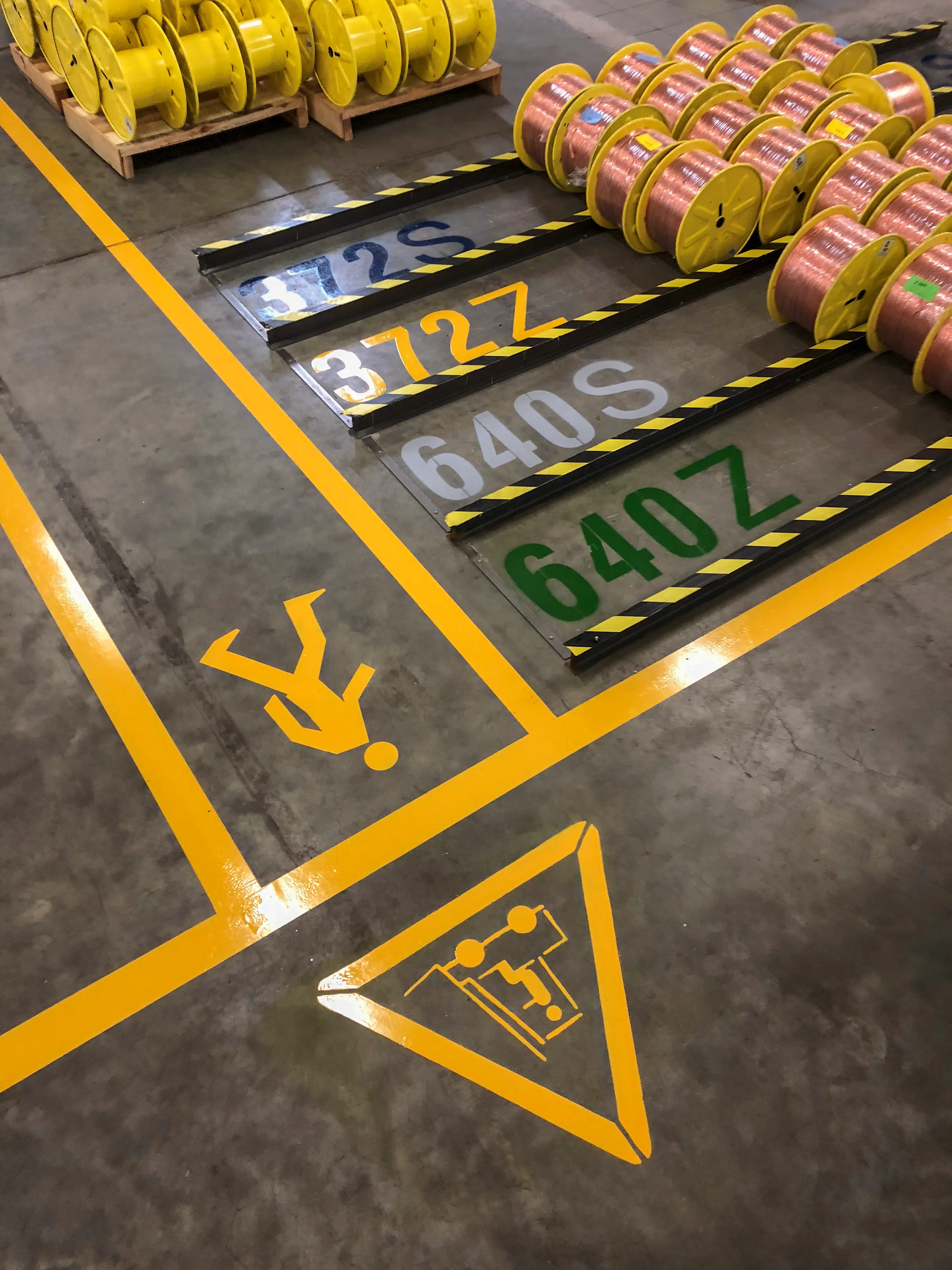

• pola odkładcze i miejsca składowania materiałów,
• stanowiska robocze,
• skrzyżowania dróg wewnątrzzakładowych,
• miejsca z ograniczoną widocznością,
• strefy załadunku i rozładunku,
• drogi ewakuacyjne i miejsca zbiórki do ewakuacji,
• obszary z substancjami chemicznymi lub niebezpiecznymi,
• miejsca z zagrożeniami elektrycznymi,
• wejścia, przed którymi możliwe jest niespodziewane wtargnięcie pieszych (bramy, drzwi, przejścia).

Oznakowanie stosuje się wszędzie tam, gdzie zagrożeń nie można wyeliminować środkami ochrony zbiorowej ani innymi rozwiązaniami organizacyjnymi. Podstawą do określenia zakresu oznakowań jest ocena ryzyka zawodowego przeprowadzona przez pracodawcę.

Oznakowanie miejsc niebezpiecznych

Miejsca niebezpieczne w zakładzie pracy muszą być oznakowane widocznymi barwami lub znakami bezpieczeństwa zgodnie z Polskimi Normami, w szczególności PN-EN ISO 7010.

Jeżeli samo oznakowanie nie zapewnia wystarczającego bezpieczeństwa, miejsca niebezpieczne wyłącza się z użytkowania przez wygrodzenie lub inne fizyczne zabezpieczenie.

Otwory i zagłębienia w podłodze zamyka się pokrywami. Gdy jest to niemożliwe, ogradza się je i oznakuje.

Miejsca zagrażające potknięciem, upadkiem lub uderzeniem – takie jak stopnie, progi i krawędzie – maluje się barwami bezpieczeństwa. Stosuje się naprzemienne pasy żółto-czarne lub czerwono-białe, ustawione pod kątem 45°, o jednakowej szerokości.

Pasy ostrzegawcze umieszcza się na:

• krawędziach ramp załadunkowych,
• słupach i filarach konstrukcyjnych,
• krawędziach maszyn i urządzeń,
• progach i stopniach mogących powodować obrażenia.

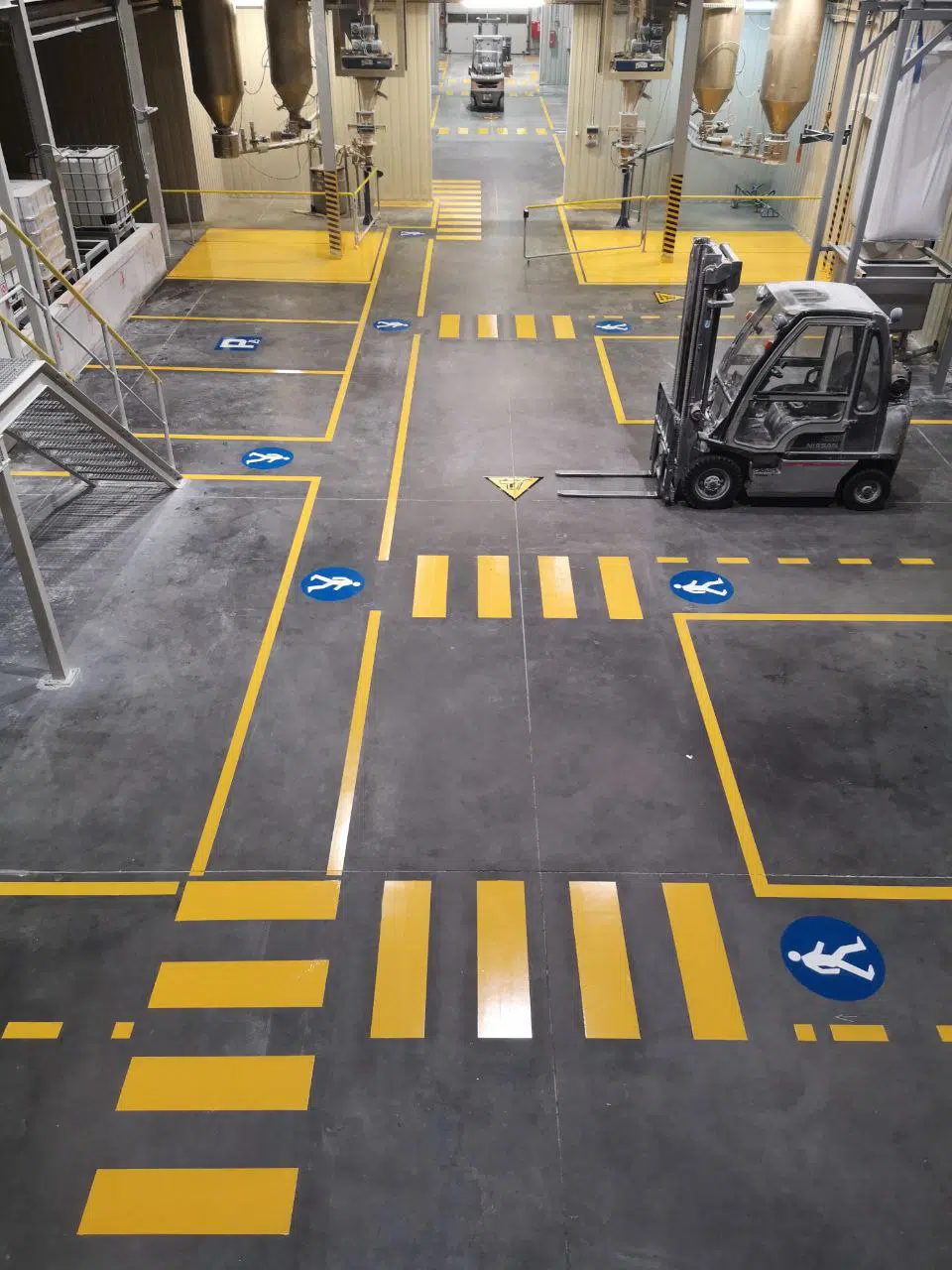

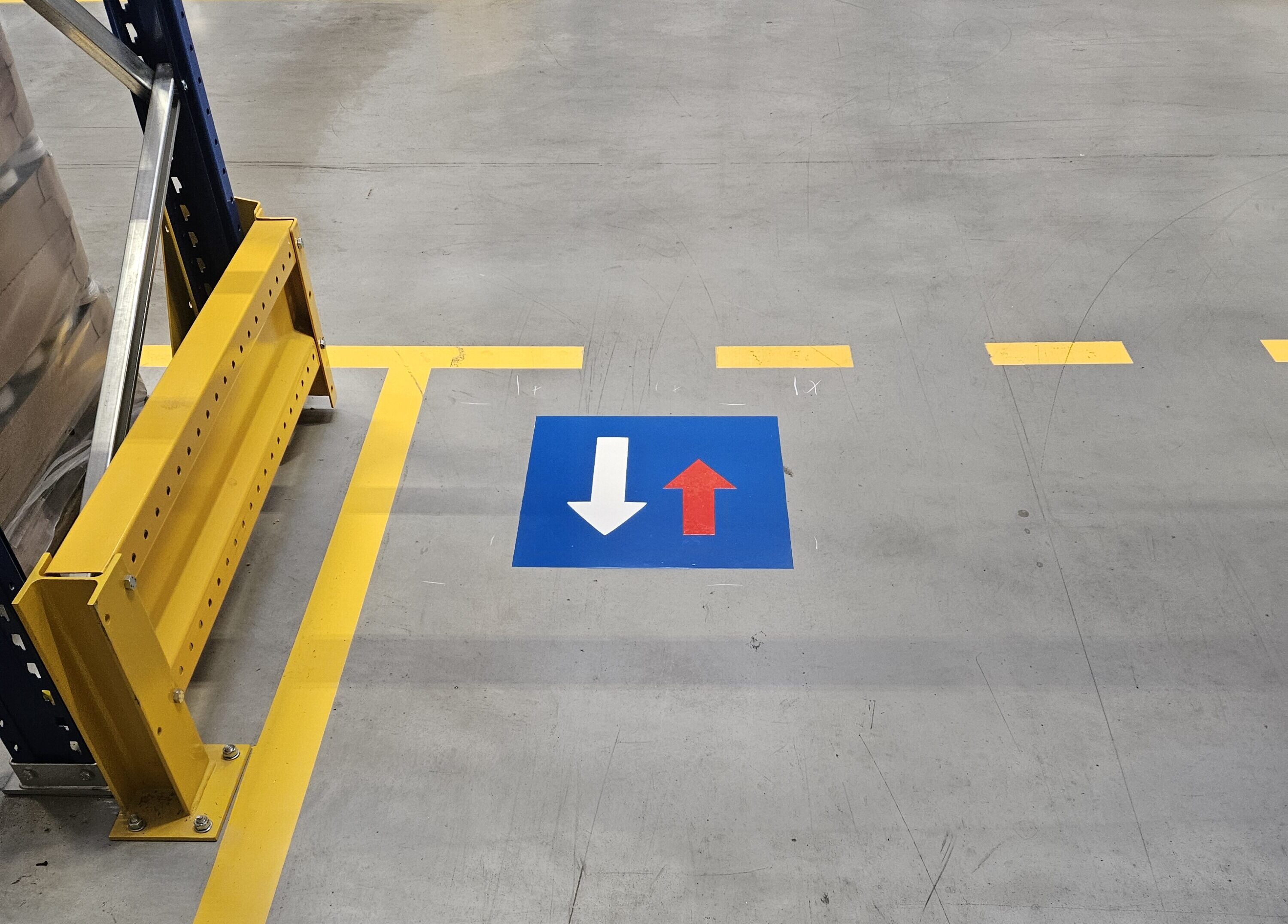

Oznakowanie dróg komunikacyjnych i transportowych

Drogi komunikacyjne i transportowe w zakładzie pracy muszą być wyraźnie wyznaczone i oznakowane zgodnie z § 4 rozporządzenia w sprawie ogólnych przepisów BHP.

Oznakowanie poziome dróg transportowych wykonuje się liniami namalowanymi na podłodze. Standardowa szerokość linii wynosi minimum 5 cm. Linie wyznaczają granice między strefą ruchu pojazdów a pozostałą częścią hali lub placu.

Do oznakowania dróg transportowych stosuje się barwę żółtą lub białą. Żółty kolor jest najczęściej stosowany w halach produkcyjnych i magazynowych, ponieważ zapewnia wysoką widoczność na tle betonowych lub szarych posadzek.

Drogi transportowe muszą mieć odpowiednią szerokość. Minimalna szerokość drogi dla ruchu jednokierunkowego to szerokość najszerszego pojazdu powiększona o 0,9 m z każdej strony. Dla ruchu dwukierunkowego szerokość drogi musi uwzględniać wymiary 2 pojazdów plus 1,8 m.

Na skrzyżowaniach dróg transportowych z przejściami dla pieszych stosuje się oznakowanie poziome w postaci pasów lub linii poprzecznych. Miejsca te wymagają dodatkowego oznakowania pionowego, np. znaków ostrzegawczych informujących o możliwości wtargnięcia pieszych.

Przy ograniczonej widoczności, np. na zakrętach lub przy bramach, montuje się lustra drogowe oraz znaki ostrzegawcze. Dojazdy pożarowe oznacza się dodatkowo napisem „DROGA POŻAROWA – NIE ZASTAWIAĆ” w kolorze czerwonym na białym tle.

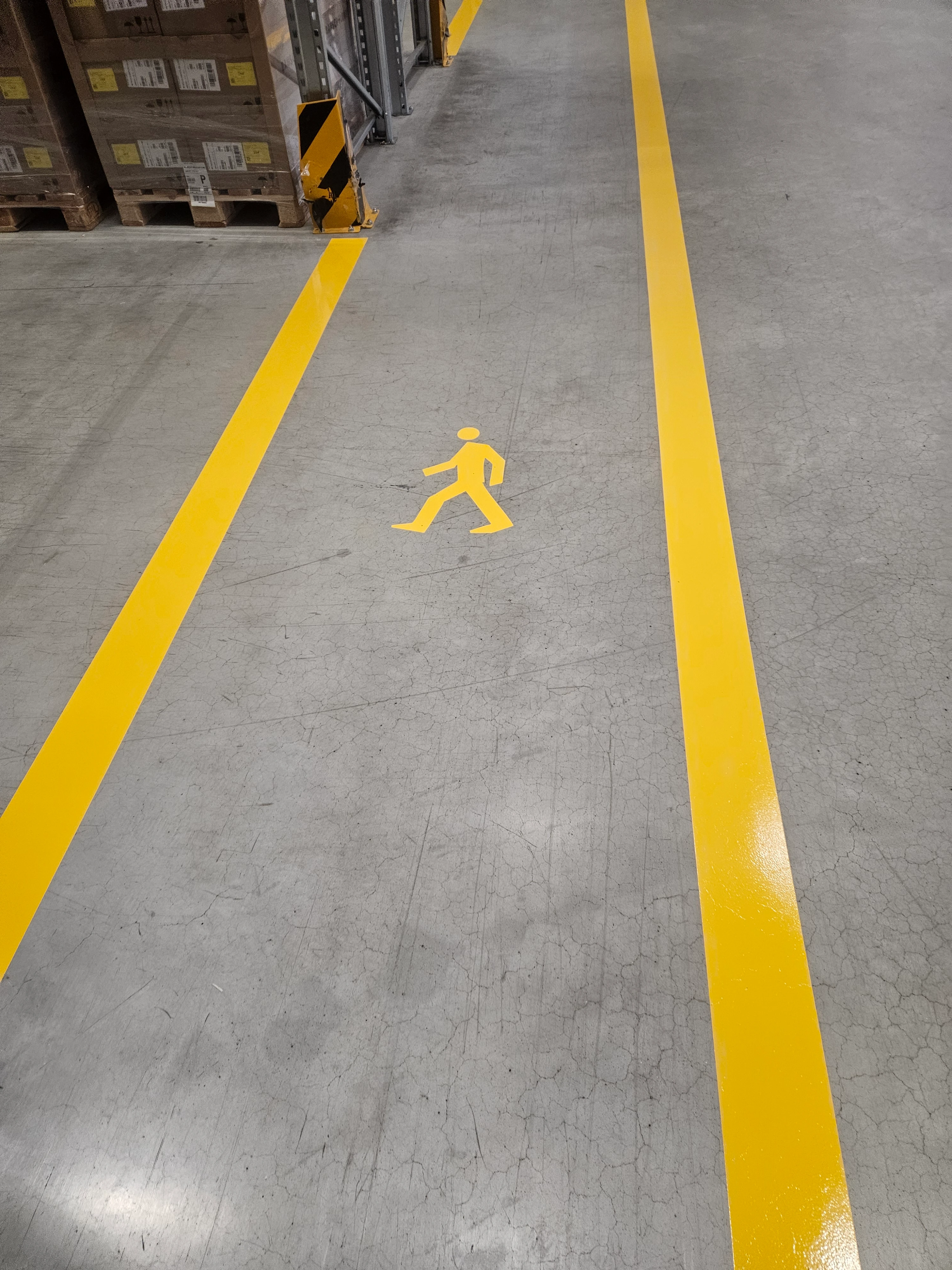

Oznakowanie dróg dla pieszych

Drogi dla pieszych w zakładzie pracy wyznacza się liniami na podłodze w kolorze białym lub żółtym. Szerokość przejścia dla pieszych wynosi co najmniej 1,2 m, a w miejscach intensywnego ruchu – minimum 2 m.

Linie wyznaczające ciągi piesze maluje się farbą lub układa taśmą podłogową o szerokości 5–10 cm. Oznakowanie musi być widoczne i kontrastować z kolorem podłoża.

Drogi dla pieszych oddziela się od dróg transportowych wyraźną linią lub barierą fizyczną. W miejscach krzyżowania się ruchu pieszego z ruchem wózków widłowych stosuje się dodatkowe znaki ostrzegawcze oraz lustra drogowe poprawiające widoczność.

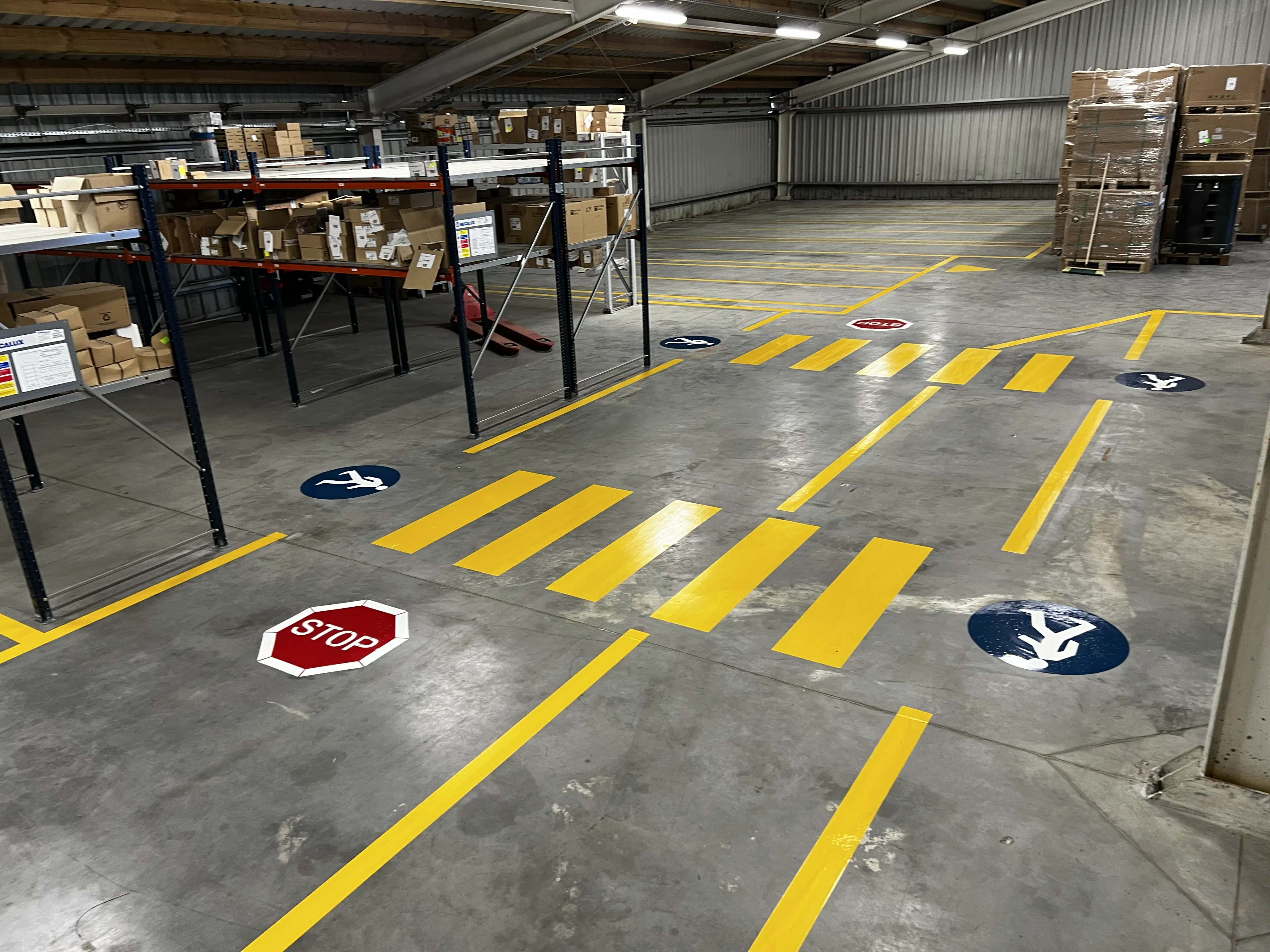

Na skrzyżowaniach dróg pieszych z transportowymi umieszcza się oznakowanie poziome w postaci pasów zebry lub strzałek kierunkowych. Przed bramami i drzwiami, przez które mogą niespodziewanie wejść piesi, stosuje się oznakowanie ostrzegawcze zgodnie z wymaganiami § 5 rozporządzenia w sprawie ogólnych przepisów BHP.

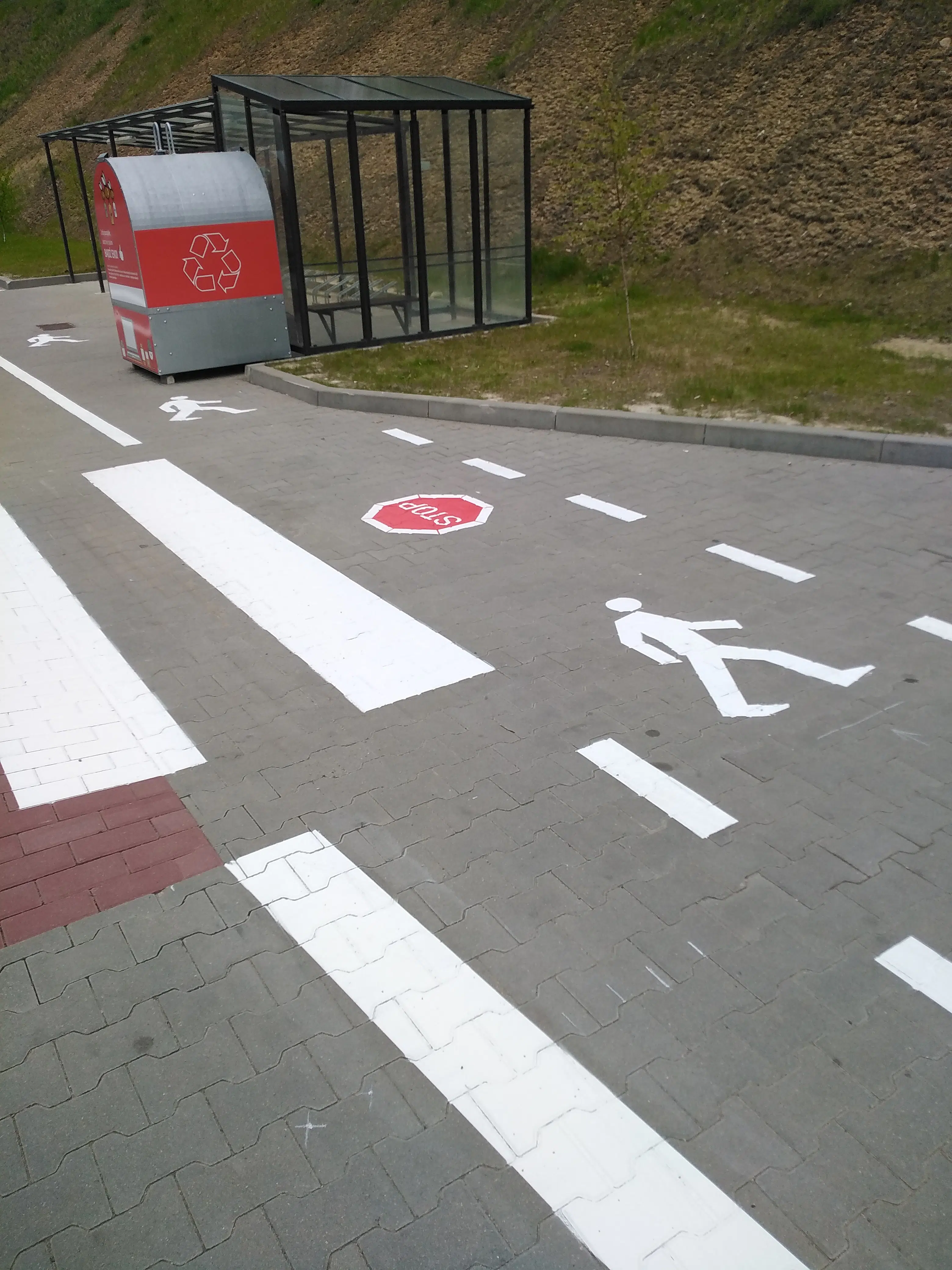

Oznakowanie przejść oraz dojazdów pożarowych

Przejścia dla pieszych i dojazdy pożarowe należą do obszarów objętych obowiązkiem oznakowania na podstawie rozporządzenia w sprawie ogólnych przepisów BHP.

Przejścia dla pieszych wyznacza się liniami na podłodze w kolorze białym lub żółtym. Szerokość przejścia musi wynosić co najmniej 1 m. W miejscach, gdzie piesi mogą niespodziewanie wkroczyć na drogę transportową – np. przy bramach, drzwiach i wyjściach – stosuje się dodatkowe oznakowanie ostrzegawcze w postaci pasów żółto-czarnych.

Dojazdy pożarowe oznacza się znakami zakazu parkowania oraz napisem „Droga pożarowa – nie zastawiać”. Linie wyznaczające dojazd pożarowy maluje się kolorem czerwonym lub żółtym na nawierzchni. Szerokość dojazdu pożarowego wynosi minimum 3,5 m, a jego oznakowanie musi być widoczne przez całą dobę.

Pracodawca jest zobowiązany zapewnić, że dojazdy pożarowe pozostają stale drożne. Zastawianie dojazdów pożarowych stanowi naruszenie przepisów przeciwpożarowych i może skutkować mandatem Państwowej Straży Pożarnej.

Skrzyżowania dróg transportowych z przejściami dla pieszych wymagają zastosowania znaków pierwszeństwa oraz oznaczeń poziomych widocznych zarówno dla kierowców wózków widłowych, jak i pieszych.

Jakie znaki BHP stosuje się w zakładzie pracy?

W zakładzie pracy stosuje się 5 głównych kategorii znaków BHP, każda z określoną barwą i kształtem zgodnym z normą PN-EN ISO 7010.

Znaki ostrzegawcze informują o zagrożeniach takich jak wysokie napięcie, ruchome części maszyn czy substancje chemiczne. Mają kształt trójkąta z żółtym tłem i czarnym symbolem.

Znaki zakazu wskazują czynności niedozwolone, np. zakaz wejścia, zakaz palenia czy zakaz używania otwartego ognia. Są okrągłe, z czerwonym obrzeżem i przekreślonym symbolem na białym tle.

Znaki nakazu określają obowiązkowe działania, np. nakaz stosowania kasku, okularów ochronnych lub rękawic. Mają kształt koła z niebieskim tłem i białym symbolem.

Znaki informacyjne i ewakuacyjne wskazują drogi ucieczki, wyjścia awaryjne, punkty pierwszej pomocy i miejsca zbiórki. Są prostokątne lub kwadratowe, z zielonym tłem i białym symbolem.

Znaki przeciwpożarowe oznaczają lokalizację gaśnic, hydrantów, przycisków alarmowych i innych urządzeń ppoż. Mają prostokątny lub kwadratowy kształt z czerwonym tłem i białym symbolem.

Wszystkie znaki stosowane w zakładzie pracy muszą być zgodne z normą PN-EN ISO 7010, która ujednolica oznakowanie bezpieczeństwa w całej Unii Europejskiej. Norma ISO 3864 określa kolory bezpieczeństwa i zasady projektowania znaków. Znaki umieszcza się w miejscach widocznych, właściwie oświetlonych, na wysokości wzroku pracownika.

Znaki ostrzegawcze

Znaki ostrzegawcze informują o zagrożeniach, które nie zostały całkowicie wyeliminowane. Mają kształt trójkąta równobocznego z żółtym tłem, czarnym symbolem i czarną obwódką.

Stosuje się je zgodnie z normą PN-EN ISO 7010. Przykłady znaków ostrzegawczych to:

• W001 – ogólne ostrzeżenie przed niebezpieczeństwem
• W004 – ostrzeżenie przed materiałami łatwopalnymi
• W017 – ostrzeżenie przed ruchomymi częściami maszyn
• W024 – ostrzeżenie przed niebezpiecznym napięciem elektrycznym
• W028 – ostrzeżenie przed substancjami chemicznymi

Znaki ostrzegawcze umieszcza się w miejscach widocznych, na wysokości oczu, przed strefą zagrożenia. Minimalna wielkość znaku zależy od odległości obserwacji – przy odległości 10 m znak powinien mieć powierzchnię co najmniej 0,0175 m².

Znaki zakazu

Znaki zakazu informują o czynnościach lub zachowaniach, które są zabronione w danym miejscu. Mają okrągły kształt z czerwoną obwódką, białym tłem i przekreślonym symbolem. Podstawa prawna to norma PN-EN ISO 7010.

Do najczęściej stosowanych znaków zakazu w zakładach pracy należą:

• zakaz wstępu dla osób nieupoważnionych (W009),
• zakaz palenia (W002),
• zakaz używania otwartego ognia (W021),
• zakaz wejścia z jedzeniem i piciem,
• zakaz używania telefonów komórkowych,
• zakaz przejścia dla pieszych w strefach ruchu maszyn.

Znaki zakazu umieszcza się w miejscach, gdzie naruszenie zasad stwarza bezpośrednie zagrożenie dla życia lub zdrowia. Montuje się je na wysokości oczu, w dobrze oświetlonych i widocznych punktach – przy wejściach, bramach oraz przy maszynach i urządzeniach.

Znaki nakazu i środków ochrony indywidualnej

Znaki nakazu mają okrągły kształt z niebieskim tłem i białym symbolem. Informują o obowiązkowym zachowaniu lub wymaganym środku ochrony indywidualnej (ŚOI) w danej strefie.

Najczęściej stosowane znaki nakazu w zakładach pracy to:

• nakaz stosowania ochrony głowy (kask ochronny) – obowiązkowy przy pracach budowlanych i w strefach zagrożenia uderzeniem,
• nakaz stosowania ochrony słuchu – wymagany przy poziomie hałasu przekraczającym 85 dB,
• nakaz stosowania ochrony oczu – stosowany przy pracach spawalniczych, szlifierskich i chemicznych,
• nakaz stosowania ochrony dróg oddechowych – obowiązkowy w strefach zapylenia lub obecności substancji chemicznych,
• nakaz stosowania obuwia ochronnego – wymagany w strefach zagrożenia upadkiem przedmiotów,
• nakaz stosowania rękawic ochronnych – stosowany przy kontakcie z substancjami żrącymi lub ostrymi krawędziami.

Znaki nakazu umieszcza się bezpośrednio przy wejściu do strefy, w której obowiązuje dany nakaz. Norma PN-EN ISO 7010 określa ujednolicone symbole dla każdego rodzaju nakazu. Pracodawca dobiera znaki na podstawie oceny ryzyka zawodowego dla danego stanowiska lub obszaru. Brak wymaganego znaku nakazu traktowany jest jako naruszenie przepisów BHP i może skutkować mandatem Państwowej Inspekcji Pracy do 30 000 zł.

Znaki informacyjne i ewakuacyjne

Znaki informacyjne i ewakuacyjne mają kształt prostokąta lub kwadratu i są wykonane w kolorystyce zielonej z białymi symbolami. Wskazują wyjścia ewakuacyjne, kierunki ewakuacji, miejsca udzielania pierwszej pomocy oraz lokalizację sprzętu ratunkowego.

Podstawą prawną jest norma PN-EN ISO 7010, która określa ujednolicone symbole stosowane w całej Unii Europejskiej. Znaki ewakuacyjne muszą być widoczne z odległości co najmniej 10 metrów, a ich minimalna wielkość zależy od odległości obserwacji.

W zakładach pracy obowiązkowo stosuje się 4 główne kategorie znaków informacyjnych i ewakuacyjnych:

• znaki wyjść ewakuacyjnych (E001, E002) – umieszczane nad drzwiami prowadzącymi do dróg ewakuacyjnych,
• znaki kierunku ewakuacji ze strzałką (E003–E007) – montowane na ścianach i sufitach wzdłuż tras ewakuacyjnych,
• znaki pierwszej pomocy (E003) – wskazujące apteczki, nosze i punkty pierwszej pomocy,
• znaki informacyjne o lokalizacji sprzętu ratunkowego.

Znaki ewakuacyjne w pomieszczeniach bez naturalnego oświetlenia muszą być podświetlane lub wykonane z materiałów fotoluminescencyjnych. Fotoluminescencja zapewnia widoczność przez minimum 60 minut po zaniku oświetlenia, co wynika z wymagań normy PN-EN ISO 16069.

Znaki informacyjne (niebieskie lub zielone z białymi symbolami) przekazują informacje neutralne, takie jak lokalizacja szatni, stołówki czy punktów informacyjnych. Nie należy ich mylić ze znakami nakazu, które są wyłącznie niebieskie i okrągłe.

Znaki przeciwpożarowe

Znaki przeciwpożarowe identyfikują lokalizację sprzętu gaśniczego, instalacji przeciwpożarowych oraz dróg ewakuacyjnych. Są koloru czerwonego z białymi symbolami, zgodnie z normą PN-EN ISO 7010.

Do tej grupy należą znaki wskazujące:

• gaśnice (F001),
• hydranty wewnętrzne (F002),
• przyciski alarmowe pożarowe (F005),
• kierunek do sprzętu pożarniczego.

Znaki przeciwpożarowe montuje się w widocznych miejscach, bezpośrednio przy chronionym sprzęcie lub nad nim. Wysokość montażu wynosi zazwyczaj 1,5–2 m od podłogi. Sprzęt gaśniczy musi być oznakowany w każdym pomieszczeniu zakładu pracy, w którym się znajduje. Obowiązek ten wynika z przepisów ustawy o ochronie przeciwpożarowej oraz rozporządzenia Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków.

Jakie barwy stosuje się przy oznakowaniu zakładu pracy?

Barwy stosowane przy oznakowaniu zakładu pracy są ściśle określone przez normę PN-EN ISO 7010 oraz normę ISO 3864. Każdy kolor pełni konkretną funkcję informacyjną i nie może być stosowany dowolnie.

W oznakowaniu zakładów pracy wyróżnia się 4 podstawowe barwy bezpieczeństwa:

Czerwony – oznacza zakaz, niebezpieczeństwo lub sygnał zatrzymania. Stosowany na znakach zakazu, oznaczeniu sprzętu przeciwpożarowego, przyciskach awaryjnego zatrzymania maszyn oraz wyznaczeniu stref, do których wstęp jest zabroniony.

Żółty (lub żółto-pomarańczowy) – oznacza ostrzeżenie i zagrożenie. Stosowany na znakach ostrzegawczych, pasach ostrzegawczych na podłogach, krawędziach ramp, słupach i przeszkodach fizycznych. Żółte i czarne pasy naprzemienne sygnalizują ryzyko upadku, potknięcia lub uderzenia.

Zielony – oznacza bezpieczeństwo, ewakuację i pierwszą pomoc. Stosowany na znakach dróg ewakuacyjnych, wyjść awaryjnych, punktów pierwszej pomocy oraz miejsc zbiórki do ewakuacji.

Niebieski – oznacza nakaz lub informację. Stosowany na znakach nakazu stosowania środków ochrony indywidualnej, takich jak nakaz noszenia kasku, okularów ochronnych czy obuwia ochronnego.

Barwy kontrastowe uzupełniają barwy bezpieczeństwa. Dla czerwonego i zielonego barwą kontrastową jest biały, dla żółtego – czarny, dla niebieskiego – biały.

Pasy żółto-czarne i czerwono-białe to 2 najczęściej stosowane kombinacje w oznakowaniu poziomym i pionowym zakładów pracy. Pasy żółto-czarne wskazują zagrożenia fizyczne, natomiast pasy czerwono-białe wyznaczają strefy związane z ochroną przeciwpożarową lub obszary objęte zakazem.

Kolory stosowane do wyznaczania dróg komunikacyjnych na podłogach nie są objęte jedną bezwzględną normą, jednak w praktyce przyjęło się stosowanie żółtego do oznaczania dróg transportowych i granic stref, białego do wyznaczania miejsc parkingowych i stanowisk roboczych, a zielonego do oznaczania dróg ewakuacyjnych.

Pasy żółte i czarne – zagrożenie upadkiem lub uderzeniem

Pasy żółte i czarne to barwy ostrzegawcze stosowane do oznaczania miejsc, w których istnieje ryzyko upadku, potknięcia lub uderzenia. Zgodnie z Polskimi Normami (PN-EN ISO 7010 oraz PN-88/B-02862) paski układa się naprzemiennie pod kątem 45°, a ich szerokość jest jednakowa.

Stosuje się je na:

• krawędziach ramp załadunkowych,
• stopniach i progach,
• słupach i filarach w ciągach komunikacyjnych,
• wystających elementach konstrukcji,
• krawędziach platform i podestów.

Minimalna szerokość pojedynczego paska wynosi 100 mm. Oznakowanie musi być trwałe, kontrastowe i widoczne z odległości co najmniej 10 m w normalnych warunkach oświetleniowych.

Pasy żółto-czarne nie wyznaczają stref zakazu wstępu – informują wyłącznie o fizycznym zagrożeniu w danym miejscu. Jeśli samo oznakowanie nie eliminuje ryzyka, przepisy BHP wymagają dodatkowego wygrodzenia lub zabezpieczenia technicznego.

Pasy czerwone i białe – oznakowanie ppoż. i stref zakazu

Pasy czerwone i białe stosuje się do oznakowania obszarów związanych z ochroną przeciwpożarową oraz stref zakazu dostępu dla osób nieuprawnionych.

W kontekście ppoż. czerwono-białe pasy wyznaczają miejsca rozmieszczenia sprzętu gaśniczego, hydrantów, gaśnic oraz szafek z wężami pożarniczymi. Dostęp do tych punktów musi być zawsze wolny – minimalna szerokość strefy dostępu wynosi 1 m.

Pasy czerwono-białe oznaczają również strefy zakazu, czyli obszary, do których wstęp jest zabroniony lub ograniczony. Przykłady to strefy wokół rozdzielni elektrycznych, obszary z substancjami niebezpiecznymi oraz miejsca prowadzenia prac szczególnie niebezpiecznych.

Paski ustawia się pod kątem 45°, a ich szerokość jest jednakowa dla obu kolorów. Stosuje się je na podłogach, ścianach oraz stałych elementach konstrukcji.

Różnica między pasami żółto-czarnymi a czerwono-białymi jest istotna: żółto-czarne sygnalizują zagrożenie fizyczne (uderzenie, upadek), natomiast czerwono-białe wskazują zakaz lub wymagania ppoż. Mylenie tych barw stanowi naruszenie norm PN-EN ISO 7010 oraz ISO 3864.

Gdzie i jak umieszczać znaki bezpieczeństwa zgodne z polskimi normami?

Znaki bezpieczeństwa umieszcza się w miejscach widocznych, na wysokości oczu – zazwyczaj 1,4–1,8 m od podłogi. Montaż następuje na ścianach, słupach, drzwiach lub bezpośrednio na urządzeniach.

Zgodnie z normą PN-EN ISO 7010 oraz rozporządzeniem w sprawie ogólnych przepisów BHP, znaki muszą być:

• trwale przymocowane do podłoża,
• czytelne z odległości adekwatnej do zagrożenia,
• właściwie oświetlone lub wykonane z materiałów fotoluminescencyjnych w strefach o słabym oświetleniu,
• wolne od przesłonięć przez inne elementy wyposażenia.

Odległość widoczności znaku zależy od jego powierzchni. Dla znaku o polu 400 cm² maksymalna odległość odczytu wynosi ok. 10 m. Wzór: odległość = 200 × pierwiastek z powierzchni znaku w m².

Znaki ostrzegawcze i zakazu montuje się przed strefą zagrożenia, nie w jej obrębie. Znaki nakazu stosowania środków ochrony indywidualnej umieszcza się przy wejściu do strefy, w której ochrona jest wymagana.

W miejscach narażonych na uszkodzenia mechaniczne stosuje się znaki z tworzywa ABS lub poliwęglanu. W środowiskach chemicznych wymagane są materiały odporne na korozję i działanie substancji agresywnych.

Znaki wymagają regularnego przeglądu. Uszkodzone, wyblakłe lub nieaktualne oznaczenia podlegają natychmiastowej wymianie, ponieważ nieczytelny znak nie spełnia wymagań przepisów BHP.

Jak oznakować drogi ewakuacyjne w zakładzie pracy?

Drogi ewakuacyjne w zakładzie pracy oznakuje się zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków oraz normą PN-EN ISO 7010. Znaki ewakuacyjne muszą być widoczne w każdych warunkach oświetleniowych, w tym podczas zaniku zasilania.

Podstawą oznakowania dróg ewakuacyjnych są fotoluminescencyjne lub podświetlane znaki kierunkowe z symbolem biegnącej postaci na zielonym tle. Znaki te wskazują kierunek do wyjścia ewakuacyjnego i umieszcza się je nad drzwiami, na ścianach oraz przy każdej zmianie kierunku drogi ewakuacyjnej.

Drogi ewakuacyjne oznakuje się w następujący sposób:

Znaki kierunkowe rozmieszcza się co 20–30 metrów wzdłuż drogi ewakuacyjnej oraz w każdym miejscu, gdzie droga zmienia kierunek. Wysokość montażu wynosi od 2 do 2,5 metra nad poziomem podłogi lub bezpośrednio nad przeszkodą.

Wyjścia ewakuacyjne oznacza się znakiem E001 według PN-EN ISO 7010 – zielony prostokąt z białą biegnącą postacią i strzałką. Znak umieszcza się bezpośrednio nad drzwiami wyjściowymi.

Oświetlenie awaryjne instaluje się wzdłuż całej drogi ewakuacyjnej. Musi ono zapewniać natężenie co najmniej 1 lx na poziomie podłogi i działać przez minimum 1 godzinę po zaniku zasilania podstawowego.

Drzwi ewakuacyjne, które nie są wyjściami, oznacza się znakiem zakazu wejścia lub informacją „Nie blokować – droga ewakuacyjna”.

Miejsca zbiórki do ewakuacji oznacza się znakiem E007 według PN-EN ISO 7010 – zielony prostokąt z symbolem grupy osób i strzałką. Znak ten umieszcza się na zewnątrz budynku, w miejscu widocznym z drogi ewakuacyjnej.

Gaśnice i hydranty wewnętrzne rozmieszczone wzdłuż dróg ewakuacyjnych oznacza się czerwonymi znakami przeciwpożarowymi zgodnymi z PN-EN ISO 7010.

Oznakowanie dróg ewakuacyjnych podlega obowiązkowym przeglądom co najmniej raz w roku. Uszkodzone lub nieczytelne znaki wymagają natychmiastowej wymiany.

Jakie znaki ewakuacyjne są wymagane?

Wymagane znaki ewakuacyjne w zakładzie pracy określa norma PN-EN ISO 7010. Obejmują one 4 podstawowe kategorie oznaczeń.

Znaki kierunku ewakuacji (zielone, z białą strzałką i sylwetką biegnącej osoby) montuje się nad każdym wyjściem ewakuacyjnym oraz w miejscach zmiany kierunku drogi ewakuacyjnej. Maksymalna odległość między kolejnymi znakami kierunkowymi wynosi 25 m.

Znak wyjścia ewakuacyjnego (E001 lub E002 według ISO 7010) umieszcza się bezpośrednio nad każdymi drzwiami ewakuacyjnymi na wysokości minimum 2 m.

Znaki awaryjnego oświetlenia ewakuacyjnego wskazują lokalizację źródeł światła awaryjnego, które musi działać minimum 1 godzinę po zaniku zasilania podstawowego.

Znaki lokalizacji sprzętu pierwszej pomocy (zielone, symbol apteczki) umieszcza się przy każdym punkcie pierwszej pomocy na drodze ewakuacyjnej.

W obiektach o powierzchni powyżej 1000 m² lub zatrudniających powyżej 50 osób wymagane jest dodatkowo oświetlenie awaryjne dróg ewakuacyjnych o natężeniu minimum 1 lux na poziomie podłogi.

Jak prawidłowo oznaczyć miejsce zbiórki do ewakuacji?

Miejsce zbiórki do ewakuacji oznacza się znakiem E007 zgodnym z normą PN-EN ISO 7010. Znak przedstawia grupę ludzi z strzałką wskazującą kierunek i jest wykonany w kolorystyce zielonej z białym symbolem.

Znak należy umieścić w miejscu widocznym z daleka – zarówno przy wyjściu ewakuacyjnym, jak i w docelowym punkcie zbiórki na zewnątrz budynku. Minimalna wysokość montażu to 2 m od podłoża.

Punkt zbiórki powinien być wyznaczony w bezpiecznej odległości od budynku – co najmniej 20 m od wyjść ewakuacyjnych, aby nie blokować akcji ratowniczej. Lokalizacja musi uwzględniać kierunek wiatru i odległość od dróg pożarowych.

Na terenie zakładu pracy stosuje się tablice kierunkowe prowadzące do miejsca zbiórki. Umieszcza się je na trasie ewakuacji w odstępach zapewniających ciągłość wizualną – każdy kolejny znak musi być widoczny z miejsca poprzedniego.

Oznakowanie miejsca zbiórki musi być trwałe i odporne na warunki atmosferyczne, ponieważ punkt zbiórki znajduje się na zewnątrz. Zaleca się stosowanie folii odblaskowej lub podświetlenia, szczególnie przy pracy zmianowej w warunkach ograniczonej widoczności.

Pracodawca jest zobowiązany uwzględnić lokalizację miejsca zbiórki w instrukcji bezpieczeństwa pożarowego oraz zapoznać z nią wszystkich pracowników podczas szkolenia BHP.

O czym pamiętać podczas wykonywania oznakowania dróg ewakuacyjnych?

Drogi ewakuacyjne muszą być oznakowane w sposób trwały, widoczny i zgodny z normą PN-EN ISO 7010. Poniżej przedstawiono 6 kluczowych zasad.

Znaki ewakuacyjne muszą być widoczne w każdych warunkach oświetleniowych. Stosuje się znaki fotoluminescencyjne lub podświetlane, które pozostają czytelne przy zaniku zasilania przez minimum 60 minut.

Rozmieszczenie znaków odbywa się co maksymalnie 20–25 m wzdłuż drogi ewakuacyjnej oraz na każdym skrzyżowaniu korytarzy. Każdy znak wskazuje jednoznaczny kierunek – strzałka nie może budzić wątpliwości co do trasy.

Wysokość montażu znaków wynosi 2–2,5 m nad poziomem podłogi. W pomieszczeniach z dużym zadymieniem dodatkowe znaki umieszcza się na wysokości 0,3–1 m, ponieważ dym unosi się ku górze.

Drogi ewakuacyjne nie mogą być blokowane przez wyposażenie, maszyny ani składowane materiały. Szerokość przejścia ewakuacyjnego wynosi minimum 0,9 m dla mniej niż 20 osób i minimum 1,2 m dla większej liczby użytkowników.

Oznakowanie podlega regularnym przeglądom – minimum raz na 12 miesięcy oraz po każdej zmianie układu pomieszczeń. Uszkodzone lub nieczytelne znaki wymagają natychmiastowej wymiany.

Pracownicy muszą zostać zapoznani z rozmieszczeniem oznakowań podczas szkolenia BHP. Sama obecność znaków nie zastępuje instruktażu ewakuacyjnego.

Jak oznakować drogi komunikacyjne i place zakładowe?

Drogi komunikacyjne i place zakładowe wymagają oznakowania poziomego i pionowego, które jednoznacznie wyznacza trasy ruchu, strefy składowania oraz obszary dostępu dla pieszych i pojazdów.

Oznakowanie poziome dróg komunikacyjnych wykonuje się farbą, taśmą podłogową lub masą termoplastyczną. Linie wyznaczające drogi transportowe mają szerokość minimum 10 cm. Drogi dla pojazdów oznacza się liniami ciągłymi w kolorze żółtym lub białym, oddzielając je od stref pieszych i pól odkładczych.

• Place zakładowe wymagają oznakowania:
• granic dróg transportowych (linie ciągłe),
• stref składowania materiałów (pola odkładcze z liniami przerywanymi lub ciągłymi),
• miejsc parkingowych dla wózków widłowych i pojazdów,
• skrzyżowań dróg wewnętrznych,
• stref załadunku i rozładunku.

Szerokość dróg komunikacyjnych musi uwzględniać gabaryty pojazdów powiększone o co najmniej 0,5 m z każdej strony przy ruchu jednokierunkowym. Przy ruchu dwukierunkowym dodaje się 1 m między pasami.

Oznakowanie pionowe na placach zakładowych obejmuje znaki drogowe wewnętrzne (zakaz wjazdu, ograniczenie prędkości, pierwszeństwo przejazdu) oraz tablice informacyjne przy bramach wjazdowych. Prędkość na terenie zakładu ogranicza się zazwyczaj do 5–10 km/h w strefach pieszych i 20 km/h na drogach wewnętrznych.

Skrzyżowania dróg dla pieszych z drogami transportowymi oznacza się pasami zebry lub kontrastującymi barwami podłogi, a dodatkowo znakami ostrzegawczymi informującymi kierowców o możliwości pojawienia się pieszych.

Pola odkładcze wyznacza się liniami w kolorze żółtym, a ich granice muszą być widoczne nawet przy częściowym załadowaniu strefy. Numery lub kody pól odkładczych umieszcza się na podłodze lub na tabliczkach pionowych.

Jak oznaczyć ciągi komunikacyjne pieszych na halach i placach magazynowych?

Ciągi komunikacyjne dla pieszych na halach i placach magazynowych oznacza się liniami ciągłymi w kolorze żółtym lub białym o szerokości minimum 10 cm. Minimalna szerokość przejścia dla pieszych wynosi 1 m. Linie prowadzi się wzdłuż całej trasy, bez przerw, aż do wyjścia lub strefy bezpiecznej.

Jakim kolorem wyznacza się drogi dla pieszych w pomieszczeniach produkcyjnych?

Drogi dla pieszych w pomieszczeniach produkcyjnych wyznacza się kolorem żółtym lub białym. Żółty jest najczęściej stosowany ze względu na wysoką widoczność na tle szarej lub ciemnej posadzki. Kolor czerwony nie jest stosowany do wyznaczania dróg pieszych, ponieważ jest zarezerwowany dla oznaczeń przeciwpożarowych i stref zakazu.

Jakie znaki stosować na terenie dróg i parkingów zakładowych?

Na terenie dróg i parkingów zakładowych stosuje się znaki wzorowane na przepisach ruchu drogowego: ograniczenie prędkości, zakaz wjazdu, nakaz kierunku jazdy, pierwszeństwo przejazdu oraz znaki informacyjne wyznaczające miejsca parkingowe. Uzupełnia się je oznakowaniem poziomym: liniami wyznaczającymi stanowiska, strzałkami kierunkowymi i oznaczeniami dla pojazdów uprzywilejowanych, takich jak wózki widłowe.

Jak oznaczyć ciągi komunikacyjne pieszych na halach i placach magazynowych?

Ciągi komunikacyjne pieszych na halach i placach magazynowych wyznacza się liniami namalowanymi na podłodze. Szerokość pasa dla pieszych wynosi minimum 1,2 m, a w miejscach intensywnego ruchu – co najmniej 2 m.

Do malowania stosuje się farby podłogowe o wysokiej odporności na ścieranie. Linie mają zazwyczaj szerokość 5–10 cm. Kolor żółty jest standardem dla dróg pieszych w halach produkcyjnych i magazynowych.

Ciągi piesze oddziela się od dróg transportowych wyraźną linią lub pasem. W miejscach skrzyżowania z drogą wózków widłowych stosuje się dodatkowe oznakowanie poziome – pasy ostrzegawcze żółto-czarne lub znaki pionowe informujące o pierwszeństwie.

Na placach zewnętrznych ciągi piesze wyznacza się analogicznie, z uwzględnieniem trwałości materiałów odpornych na warunki atmosferyczne. Przejścia przez drogi transportowe oznacza się jak przejścia dla pieszych – białymi pasami poprzecznymi.

W miejscach ograniczonej widoczności, np. przy narożnikach regałów lub bramach, montuje się lustra panoramiczne oraz znaki ostrzegawcze. Oznakowanie pionowe uzupełnia poziome – tablice informacyjne umieszcza się na wysokości 1,5–1,8 m od podłogi.

Jakim kolorem wyznacza się drogi dla pieszych w pomieszczeniach produkcyjnych?

Drogi dla pieszych w pomieszczeniach produkcyjnych wyznacza się kolorem białym lub żółtym. Żółty jest najczęściej stosowany w halach produkcyjnych i magazynowych, ponieważ zapewnia wysoką widoczność na tle betonowych lub ciemnych posadzek. Białe linie stosuje się rzadziej, głównie tam, gdzie żółty kolor mógłby być mylony z innymi oznaczeniami. Szerokość linii wyznaczających ciągi piesze wynosi minimum 10 cm, a sama droga dla pieszych powinna mieć co najmniej 1,2 m szerokości, aby umożliwić swobodne przejście. Kolor żółty pełni funkcję ostrzegawczą i informacyjną jednocześnie, oddzielając ruch pieszy od ruchu pojazdów wewnątrzzakładowych, takich jak wózki widłowe.

Jakie znaki stosować na terenie dróg i parkingów zakładowych?

Na terenie dróg i parkingów zakładowych stosuje się znaki drogowe zgodne z ustawą Prawo o ruchu drogowym oraz rozporządzeniem w sprawie znaków i sygnałów drogowych. Obejmują one znaki pionowe i poziome.

Znaki pionowe to tablice informujące o ograniczeniu prędkości (np. 10 km/h lub 15 km/h na terenie zakładu), zakazie wjazdu, pierwszeństwie przejazdu, kierunku ruchu oraz zakazie parkowania. Montuje się je na słupkach lub ścianach w widocznych miejscach.

Oznakowanie poziome obejmuje linie wyznaczające pasy ruchu, miejsca parkingowe, przejścia dla pieszych oraz strefy zakazu zatrzymywania. Linie maluje się farbą odblaskową lub układa z taśm podłogowych odpornych na ruch kołowy.

• Na parkingach zakładowych wymagane jest oznakowanie:
• miejsc parkingowych dla pracowników i gości,
• miejsc dla osób z niepełnosprawnościami (symbol P z wózkiem inwalidzkim),
• dróg ewakuacyjnych i dojazdów pożarowych (zakaz parkowania),
• kierunków wjazdu i wyjazdu.

W strefach, gdzie ruch pieszy krzyżuje się z ruchem pojazdów, stosuje się znaki ostrzegawcze (żółty trójkąt z symbolem pieszego) oraz maluje się przejścia dla pieszych w biało-żółte pasy. Skrzyżowania dróg wewnętrznych wymagają oznakowania pierwszeństwa przejazdu. Ograniczenia prędkości na terenie zakładu wynoszą zazwyczaj 5–20 km/h i muszą być widocznie oznakowane przy każdym wjeździe.

Jak oznakować niebezpieczne elementy maszyn i urządzeń?

Niebezpieczne elementy maszyn i urządzeń oznakuje się za pomocą barw bezpieczeństwa, znaków ostrzegawczych oraz piktogramów zgodnych z normą PN-EN ISO 7010 i dyrektywą maszynową 2006/42/WE.

Podstawowe metody oznakowania obejmują:

Barwy ostrzegawcze – żółte i czarne pasy naprzemienne pod kątem 45° stosuje się na ruchomych częściach maszyn, krawędziach, osłonach i elementach stwarzających ryzyko uderzenia lub przygniecenia. Pasy mają jednakową szerokość.

Znaki ostrzegawcze – trójkątne znaki z czarnym symbolem na żółtym tle (np. W001 – ogólne ostrzeżenie, W004 – ryzyko wciągnięcia, W017 – ryzyko zmiażdżenia) umieszcza się bezpośrednio na obudowach, osłonach lub w pobliżu stref zagrożenia.

Oznakowanie stref niebezpiecznych wokół maszyn – obszar roboczy maszyny wyznacza się na podłodze żółtymi liniami lub żółto-czarnymi pasami, wskazując granicę, której nie wolno przekraczać podczas pracy urządzenia.

Znaki nakazu – niebieskie okrągłe znaki informują o obowiązku stosowania środków ochrony indywidualnej (np. M004 – nakaz stosowania ochrony słuchu, M009 – nakaz stosowania ochrony oczu) w strefie pracy maszyny.

Oznakowanie wyłączników awaryjnych – przyciski STOP i wyłączniki awaryjne oznacza się kolorem czerwonym na żółtym tle, zgodnie z normą PN-EN ISO 13850.

Znaki zakazu – czerwone okrągłe znaki z przekreśleniem (np. P006 – zakaz uruchamiania maszyny podczas konserwacji) umieszcza się przy panelach sterowania i punktach serwisowych.

Producent maszyny jest zobowiązany do umieszczenia oznakowań ostrzegawczych bezpośrednio na urządzeniu już na etapie produkcji. Pracodawca uzupełnia to oznakowanie o znaki strefowe i podłogowe po zainstalowaniu maszyny w zakładzie.

Oznakowania na maszynach muszą być trwałe, odporne na warunki środowiskowe (temperatura, wilgoć, substancje chemiczne) i czytelne z odległości roboczej. Uszkodzone lub nieczytelne oznakowania wymagają natychmiastowej wymiany.

Gdzie szukać wytycznych dotyczących znaków ostrzegawczych na maszynach?

Wytycznych dotyczących znaków ostrzegawczych na maszynach należy szukać w kilku źródłach.

Podstawowym dokumentem jest norma PN-EN ISO 11684, która określa zasady stosowania znaków bezpieczeństwa na maszynach rolniczych i leśnych. Dla maszyn ogólnego zastosowania obowiązuje norma PN-EN ISO 7010, zawierająca ujednolicone piktogramy bezpieczeństwa stosowane w całej UE.

Dyrektywa maszynowa 2006/42/WE nakłada na producentów obowiązek umieszczania ostrzeżeń bezpośrednio na maszynach. Oznakowanie musi być trwałe, czytelne i widoczne z pozycji operatora.

Dodatkowe wytyczne zawiera norma PN-EN ISO 3864-2, która reguluje zasady projektowania etykiet bezpieczeństwa na produktach. Instrukcja obsługi maszyny dostarczona przez producenta wskazuje konkretne miejsca wymagające oznakowania ostrzegawczego.

W Polsce nadzór nad zgodnością oznakowań maszyn sprawuje Państwowa Inspekcja Pracy oraz Urząd Dozoru Technicznego.

Jak oznakować progi, schody i inne przeszkody fizyczne?

Progi, schody i inne przeszkody fizyczne oznakuje się barwami bezpieczeństwa – naprzemiennymi pasami żółto-czarnymi lub czerwono-białymi, zgodnie z normą PN-EN ISO 7010 oraz Polskimi Normami dotyczącymi barw bezpieczeństwa.

Paski maluje się pod kątem 45° w równej szerokości. Stosuje się je na krawędziach stopni, progach, wystających elementach konstrukcji, krawędziach ramp załadunkowych oraz słupach i podporach.

Żółto-czarne oznakowanie wskazuje zagrożenie uderzeniem, potknięciem lub upadkiem. Czerwono-białe paski stosuje się w strefach związanych z ochroną przeciwpożarową lub zakazem wstępu.

Oznakowanie umieszcza się bezpośrednio na powierzchni przeszkody lub podłodze przed nią. Farby i taśmy stosowane do oznakowania muszą być odporne na ścieranie i widoczne przy normalnym oświetleniu miejsca pracy.

Od jakiej wysokości progu wymagane jest oznakowanie ostrzegawcze?

Polskie przepisy BHP nie określają jednoznacznie minimalnej wysokości progu, od której wymagane jest oznakowanie ostrzegawcze. Obowiązek oznakowania wynika z oceny ryzyka – każda przeszkoda, która stwarza zagrożenie potknięciem, upadkiem lub uderzeniem, wymaga oznakowania niezależnie od wysokości.

W praktyce przyjmuje się, że progi i stopnie o wysokości już od 2–3 cm stanowią realne zagrożenie potknięciem i powinny być oznakowane barwami bezpieczeństwa. Norma PN-EN ISO 7010 oraz przepisy rozporządzenia w sprawie ogólnych przepisów BHP wskazują, że miejsca niebezpieczne na przejściach powinny być pomalowane naprzemiennymi pasami żółto-czarnymi lub czerwono-białymi pod kątem 45°.

Kluczowym kryterium jest kontekst użytkowania – próg w ciągu komunikacyjnym o dużym natężeniu ruchu pieszego wymaga oznakowania nawet przy niewielkiej wysokości. Pracodawca określa konieczność oznakowania na podstawie przeprowadzonej oceny ryzyka zawodowego.

Oznakowanie zakładu pracy zgodne z przepisami ppoż.

Oznakowanie przeciwpożarowe zakładu pracy to obowiązkowy element systemu ochrony przeciwpożarowej, regulowany przez ustawę z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej oraz rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Znaki ppoż. muszą spełniać wymagania normy PN-EN ISO 7010, która określa kształty, kolory i symbole graficzne. Znaki przeciwpożarowe są czerwone z białymi symbolami. Stosuje się je do oznaczenia gaśnic, hydrantów, przyciski alarmowych, dróg ewakuacyjnych i wyjść ewakuacyjnych.

Pracodawca jest zobowiązany oznaczyć:

• gaśnice i hydranty wewnętrzne – znaki umieszcza się bezpośrednio nad urządzeniem lub na ścianie naprzeciwko, w odległości zapewniającej widoczność z odległości co najmniej 10 m,
• ręczne ostrzegacze pożarowe (ROP) – oznakowane znakiem F005 według PN-EN ISO 7010,
• główne wyłączniki prądu i zaworów gazu – z opisem funkcji i instrukcją użycia,
• drogi ewakuacyjne i wyjścia ewakuacyjne – znakami fotoluminescencyjnymi lub podświetlanymi,
• miejsca zbiórki do ewakuacji – znakiem E007 według PN-EN ISO 7010.

Instrukcja bezpieczeństwa pożarowego, wymagana dla obiektów o powierzchni powyżej 1000 m² lub o kubaturze powyżej 2500 m³, określa szczegółowy plan rozmieszczenia oznakowań ppoż. dla danego obiektu.

Dojazdy pożarowe muszą być oznakowane znakiem zakazu parkowania z dodatkową tabliczką „Droga pożarowa – nie zastawiać”. Szerokość drogi pożarowej wynosi minimum 3,5 m, a oznakowanie poziome wykonuje się farbą czerwoną lub żółtą z napisem „DROGA POŻAROWA”.

Znaki ewakuacyjne i ppoż. muszą być widoczne i czytelne zarówno przy normalnym oświetleniu, jak i w warunkach awaryjnych. Fotoluminescencja znaków musi spełniać wymagania normy PN-EN ISO 16069 – czas świecenia po zaniku oświetlenia wynosi minimum 60 minut.

Kontrolę stanu oznakowania ppoż. przeprowadza się co najmniej raz w roku w ramach przeglądu ochrony przeciwpożarowej. Państwowa Straż Pożarna podczas kontroli weryfikuje kompletność, widoczność i aktualność oznakowań. Brak wymaganego oznakowania ppoż. skutkuje nakazem usunięcia nieprawidłowości, a w przypadku poważnych uchybień – decyzją o wstrzymaniu użytkowania obiektu.

Co należy oznakować zgodnie z wymaganiami przeciwpożarowymi?

Zgodnie z przepisami przeciwpożarowymi, oznakowane muszą być drogi ewakuacyjne i wyjścia ewakuacyjne, miejsca usytuowania podręcznego sprzętu gaśniczego (gaśnice, koce gaśnicze), hydranty wewnętrzne i zewnętrzne, główne wyłączniki prądu, zawory odcinające gaz, drzwi przeciwpożarowe, klapy dymowe i oddymiające, miejsca zbiórki do ewakuacji oraz strefy zagrożenia wybuchem.

Obowiązek ten wynika z rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Znaki przeciwpożarowe stosowane w zakładzie pracy muszą być zgodne z normą PN-EN ISO 7010. Mają czerwone tło z białymi symbolami. Umieszcza się je w widocznych miejscach, na wysokości zapewniającej dostrzegalność zarówno w normalnych warunkach, jak i podczas zadymienia.

Gaśnice oznacza się znakiem F001, hydranty wewnętrzne znakiem F002, a kierunek drogi ewakuacyjnej znakami E001–E007. Drzwi przeciwpożarowe wymagają oznaczenia informującego o zakazie blokowania ich w pozycji otwartej.

Strefy zagrożenia wybuchem oznacza się dodatkowo zgodnie z dyrektywą ATEX, stosując znak ostrzegawczy W021 według PN-EN ISO 7010.

Jak oznakować dojazdy pożarowe i strefy zagrożenia pożarem?

Dojazdy pożarowe oznacza się czerwono-białymi pasami na nawierzchni lub krawężnikach, uzupełnionymi pionowymi znakami zakazu parkowania i zatrzymywania się. Pas czerwono-biały sygnalizuje strefę, która musi pozostać wolna dla pojazdów straży pożarnej przez całą dobę.

Dojazdy pożarowe oznakowuje się zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków. Szerokość dojazdu pożarowego wynosi minimum 3,5 m, a strefa ta musi być trwale oznakowana i wolna od przeszkód.

Strefy zagrożenia pożarem oznacza się znakami ostrzegawczymi zgodnie z normą PN-EN ISO 7010. Stosuje się znak W021 (ogólne zagrożenie pożarowe) lub znaki szczegółowe, np. W002 (materiały łatwopalne). Znaki umieszcza się przy wejściach do stref zagrożonych oraz w odległości widocznej z każdego punktu strefy.

W strefach zagrożenia pożarem obowiązują dodatkowo:

• znak zakazu używania otwartego ognia (P003),
• znak zakazu palenia tytoniu (P002),
• oznaczenie lokalizacji gaśnic (F001) i hydrantów (F007).

Gaśnice i hydranty oznacza się czerwonymi znakami przeciwpożarowymi umieszczonymi na wysokości 1,5–2,5 m nad podłogą, w miejscach widocznych z odległości co najmniej 10 m. Drogi dojazdowe do hydrantów zewnętrznych nie mogą być zastawione i wymagają oznakowania poziomego w kolorze czerwonym lub żółtym z napisem „HYDRANT”.

Jak oznakować zagrożenia chemiczne i przekroczenia NDN w miejscu pracy?

Zagrożenia chemiczne w miejscu pracy wymagają dwupoziomowego oznakowania: substancji niebezpiecznych oraz stref, w których przekroczone są normy środowiskowe (NDN – najwyższe dopuszczalne natężenie/stężenie).

Podstawą prawną jest rozporządzenie Ministra Zdrowia z dnia 10 sierpnia 2012 r. w sprawie kryteriów i sposobu klasyfikacji substancji chemicznych i ich mieszanin oraz rozporządzenie CLP (WE) nr 1272/2008, które ujednolica oznakowanie chemikaliów w całej UE.

Oznakowanie substancji i preparatów niebezpiecznych

Każda substancja chemiczna sklasyfikowana jako niebezpieczna musi posiadać etykietę zawierającą 6 elementów: nazwę substancji, piktogramy GHS, hasło ostrzegawcze („Niebezpieczeństwo” lub „Uwaga”), zwroty wskazujące rodzaj zagrożenia (zwroty H), zwroty określające środki ostrożności (zwroty P) oraz dane dostawcy. Piktogramy GHS to czerwone romby z białym tłem – jest ich 9 rodzajów. Obejmują m.in. symbol płomienia (substancje łatwopalne), czaszki (substancje toksyczne), wykrzyknika (substancje drażniące) oraz symbolu środowiskowego (substancje szkodliwe dla środowiska wodnego).

Miejsca składowania substancji chemicznych oznacza się dodatkowo znakami ostrzegawczymi zgodnymi z normą PN-EN ISO 7010, np. W016 (substancje żrące), W023 (substancje toksyczne) lub W015 (substancje łatwopalne). Znaki te mają żółte tło z czarnym symbolem i czarną obwódką.

Karty charakterystyki (SDS) muszą być dostępne w miejscu pracy dla każdej stosowanej substancji niebezpiecznej – wymóg ten wynika z rozporządzenia REACH (WE) nr 1907/2006.

Jak informować pracowników o przekroczeniu hałasu i najwyższego dopuszczalnego natężenia?

Strefy, w których poziom hałasu przekracza 80 dB(A), muszą być oznakowane znakiem nakazu stosowania ochrony słuchu (znak M003 według PN-EN ISO 7010 – niebieski okrąg z symbolem nauszników). Przy przekroczeniu 85 dB(A) stosowanie ochronników słuchu jest obowiązkowe, a strefa wymaga wyraźnego wygrodzenia lub oznakowania wejść.

Strefy z przekroczeniem NDS (najwyższego dopuszczalnego stężenia) substancji chemicznych w powietrzu oznacza się znakami nakazu stosowania ochrony dróg oddechowych (znak M017 – maska przeciwgazowa na niebieskim tle) lub ochrony oczu (znak M004). Przy przekroczeniu NDN promieniowania lub innych czynników fizycznych stosuje się odpowiednie znaki nakazu z niebieskim tłem, wskazujące wymagany środek ochrony indywidualnej.

Pracodawca ma obowiązek umieszczenia tablic informacyjnych przy wejściach do stref zagrożonych, zawierających: rodzaj zagrożenia, wartość zmierzonego stężenia lub natężenia, wymagane środki ochrony indywidualnej oraz zakaz wstępu dla osób nieuprawnionych. Pomiary czynników szkodliwych przeprowadza się zgodnie z rozporządzeniem Ministra Zdrowia z dnia 2 lutego 2011 r. w sprawie badań i pomiarów czynników szkodliwych dla zdrowia w środowisku pracy.

Oznakowanie substancji i preparatów niebezpiecznych

Substancje i preparaty niebezpieczne w zakładzie pracy muszą być oznakowane zgodnie z rozporządzeniem CLP (WE) nr 1272/2008, które ujednolica system klasyfikacji i oznakowania chemikaliów w UE.

Każde opakowanie substancji niebezpiecznej wymaga etykiety zawierającej 6 elementów: piktogram zagrożenia, hasło ostrzegawcze („Niebezpieczeństwo” lub „Uwaga”), zwroty wskazujące rodzaj zagrożenia (zwroty H), zwroty określające środki ostrożności (zwroty P), nazwę substancji oraz dane dostawcy.

Piktogramy CLP mają kształt rombu z czerwoną ramką i białym tłem. Wyróżnia się 9 piktogramów, m.in. płomień (substancje łatwopalne), czaszka z piszczelami (substancje toksyczne), wykrzyknik (substancje drażniące) oraz symbol zagrożenia dla środowiska.

Miejsca przechowywania substancji niebezpiecznych oznacza się dodatkowo znakami ostrzegawczymi zgodnymi z normą PN-EN ISO 7010. Przykładem jest znak W016 – ostrzeżenie przed substancjami toksycznymi lub W023 – ostrzeżenie przed substancjami żrącymi.

Karty charakterystyki (SDS) muszą być dostępne dla pracowników w miejscu stosowania substancji. Obowiązek ten wynika z rozporządzenia REACH (WE) nr 1907/2006.

Zbiorniki i rurociągi z substancjami niebezpiecznymi oznacza się zgodnie z normą PN-EN ISO 20560, stosując barwy identyfikacyjne i dodatkowe etykiety z nazwą substancji oraz kierunkiem przepływu.

Jak informować pracowników o przekroczeniu hałasu i najwyższego dopuszczalnego natężenia?

Pracodawca informuje pracowników o przekroczeniu dopuszczalnego poziomu hałasu poprzez oznakowanie stref zagrożenia hałasem znakiem ostrzegawczym W001 (ucho z falami dźwiękowymi) zgodnym z normą PN-EN ISO 7010. Znak ten umieszcza się przy wejściu do obszaru, w którym poziom hałasu przekracza 80 dB.

Przy przekroczeniu wartości NDN (najwyższego dopuszczalnego natężenia), czyli 85 dB dla hałasu ciągłego, strefa wymaga dodatkowo znaku nakazu M003 nakazującego stosowanie ochronników słuchu. Oba znaki umieszcza się łącznie – ostrzegawczy i nakazu – w widocznym miejscu przy wejściu do strefy.

Oznakowanie uzupełnia się o:

• tablice informacyjne z podaniem zmierzonego poziomu hałasu w dB
• informację o obowiązku stosowania środków ochrony indywidualnej słuchu
• wyraźne wyznaczenie granic strefy zagrożenia hałasem na podłodze lub ścianach

Pomiary hałasu przeprowadza się zgodnie z rozporządzeniem Ministra Rodziny, Pracy i Polityki Społecznej w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy. Wyniki pomiarów pracodawca udostępnia pracownikom i uwzględnia w ocenie ryzyka zawodowego. Pracownicy zapoznają się z oznaczeniami stref hałasu podczas szkoleń BHP.

Jakie znaki powinny znaleźć się na drzwiach wejściowych i w strefach dostępu?

Drzwi wejściowe i strefy dostępu w zakładzie pracy wymagają precyzyjnego oznakowania, które informuje o charakterze pomieszczenia, obowiązujących zakazach i nakazu stosowania środków ochrony indywidualnej.

Na drzwiach prowadzących do pomieszczeń niebezpiecznych umieszcza się znaki ostrzegawcze zgodne z normą PN-EN ISO 7010, np. W004 (ostrzeżenie przed napięciem elektrycznym) przy rozdzielniach elektrycznych lub W016 (ostrzeżenie przed substancjami żrącymi) przy magazynach chemikaliów.

Strefy z ograniczonym dostępem oznacza się znakami zakazu, przede wszystkim P003 (zakaz wstępu dla osób nieupoważnionych). Znak ten stosuje się przy wejściach do serwerowni, magazynów materiałów niebezpiecznych, kotłowni oraz pomieszczeń technicznych.

Na drzwiach do pomieszczeń, w których obowiązuje nakaz stosowania środków ochrony indywidualnej, montuje się znaki nakazu. Przykłady to M004 (nakaz stosowania ochrony słuchu) przy wejściu do hal produkcyjnych o wysokim poziomie hałasu lub M008 (nakaz stosowania ochrony oczu) przy stanowiskach spawalniczych.

Drzwi ewakuacyjne i wyjścia awaryjne oznacza się znakiem E001 lub E002 (wyjście ewakuacyjne) zgodnie z normą PN-EN ISO 7010. Znaki te muszą być widoczne zarówno od strony wewnętrznej, jak i zewnętrznej pomieszczenia.

Przy wejściach do stref zagrożenia pożarowego umieszcza się znaki przeciwpożarowe, np. zakaz używania otwartego ognia (F004) lub zakaz palenia (P003).

Wysokość montażu znaków na drzwiach wynosi standardowo 1,5–1,8 m od podłogi, co zapewnia widoczność dla przeciętnego pracownika. Znaki muszą być trwale przymocowane, czytelne i nieuszkodzone, a ich stan techniczny podlega regularnym przeglądom w ramach obowiązków pracodawcy wynikających z rozporządzenia w sprawie ogólnych przepisów BHP.

Najczęstsze błędy przy oznakowaniu zakładu pracy

Błędy w oznakowaniu zakładu pracy prowadzą do wypadków, mandatów PIP i odpowiedzialności karnej pracodawcy. Najczęściej popełniane błędy obejmują 8 głównych kategorii.

1. Brak oznakowania miejsc niebezpiecznych. Pracodawcy pomijają oznakowanie progów, stopni, krawędzi ramp i otworów w podłodze, mimo że przepisy BHP nakładają ten obowiązek wprost.

2. Stosowanie niestandaryzowanych znaków. Znaki niezgodne z normą PN-EN ISO 7010 nie spełniają wymogów prawnych, nawet jeśli są wizualnie podobne do prawidłowych.

3. Zły dobór barw bezpieczeństwa. Przykładem jest użycie koloru czerwonego do wyznaczenia drogi dla pieszych zamiast koloru żółtego lub białego, co wprowadza pracowników w błąd co do znaczenia oznakowania.

4. Nieczytelne lub uszkodzone oznakowanie. Wyblakłe linie na podłodze, zasłonięte znaki lub znaki pokryte brudem nie spełniają swojej funkcji ostrzegawczej i są traktowane przez PIP jako brak oznakowania.

5. Zastępowanie ogrodzeń taśmami ostrzegawczymi. Taśmy ostrzegawcze sygnalizują zagrożenie, ale nie stanowią fizycznej bariery ochronnej i nie zastępują wygrodzenia strefy niebezpiecznej.

6. Brak aktualizacji oznakowań po zmianach układu zakładu. Reorganizacja stanowisk, zmiana tras transportowych lub nowe maszyny wymagają natychmiastowej aktualizacji oznakowań.

7. Nieprawidłowe umieszczenie znaków. Znaki montowane zbyt wysoko, w miejscach słabo oświetlonych lub zasłoniętych przez regały i urządzenia nie spełniają wymogu widoczności.

8. Brak szkoleń BHP dotyczących znaczenia znaków. Pracownicy nieznający znaczenia stosowanych oznaczeń nie reagują na nie prawidłowo, co niweczy cel całego systemu oznakowania.

Czy użycie koloru czerwonego do wyznaczenia drogi dla pieszych jest błędem?

Tak, użycie koloru czerwonego do wyznaczenia drogi dla pieszych jest błędem. Kolor czerwony oznacza zakaz, niebezpieczeństwo lub sprzęt przeciwpożarowy zgodnie z normą ISO 3864 i PN-EN ISO 7010. Drogi dla pieszych wyznacza się kolorem białym lub żółtym. Stosowanie czerwonego koloru na ciągach pieszych dezorientuje pracowników i może prowadzić do ignorowania właściwych oznaczeń zakazu lub zagrożenia w innych miejscach zakładu.

Czy taśmy ostrzegawcze zastępują ogrodzenie strefy niebezpiecznej?

Nie, taśmy ostrzegawcze nie zastępują ogrodzenia strefy niebezpiecznej. Taśmy pełnią wyłącznie funkcję informacyjną i wizualnego ostrzeżenia. Przepisy BHP wymagają fizycznego wygrodzenia miejsc niebezpiecznych, jeśli samo oznakowanie nie zapewnia bezpieczeństwa pracownikom. Taśmy stosuje się jako oznakowanie tymczasowe, np. podczas prac remontowych, jednak zawsze w połączeniu z innymi środkami ochrony zbiorowej.

Czy użycie koloru czerwonego do wyznaczenia drogi dla pieszych jest błędem?

Tak, użycie koloru czerwonego do wyznaczenia drogi dla pieszych jest błędem. Kolor czerwony jest barwą bezpieczeństwa zarezerwowaną dla oznakowania przeciwpożarowego, stref zakazu oraz urządzeń gaśniczych zgodnie z normą PN-EN ISO 7010 i normą ISO 3864.

Drogi dla pieszych wyznacza się kolorem białym lub żółtym. Żółty stosuje się najczęściej w halach produkcyjnych i magazynowych do wyznaczania ciągów komunikacyjnych pieszych. Białe linie stosuje się do oznaczenia przejść dla pieszych i stref bezpiecznego poruszania się.

Użycie czerwonego koloru na podłodze w miejscu drogi pieszej wprowadza dezorientację i może być mylone ze strefą zakazu lub obszarem ppoż. To narusza zasady systemu barw bezpieczeństwa i może skutkować nieprawidłowym zachowaniem pracowników w sytuacji zagrożenia.

Czy taśmy ostrzegawcze zastępują ogrodzenie strefy niebezpiecznej?

Taśmy ostrzegawcze nie zastępują ogrodzenia strefy niebezpiecznej. Są środkiem tymczasowym, stosowanym doraźnie – np. podczas prac remontowych lub po wystąpieniu awarii.

Zgodnie z przepisami BHP, miejsca niebezpieczne, w których oznakowanie nie zapewnia wystarczającego bezpieczeństwa, powinny być wyłączone z użytkowania przez odpowiednie wygrodzenie fizyczne lub inne trwałe zabezpieczenie.

Taśma ostrzegawcza sygnalizuje zagrożenie, ale nie stanowi bariery fizycznej – nie zatrzymuje osoby, która nieświadomie lub celowo wkracza w strefę niebezpieczną. Barierki, ogrodzenia i bariery ochronne pełnią funkcję mechaniczną, której taśma nie jest w stanie zastąpić.

Błędem jest stosowanie taśm ostrzegawczych jako stałego rozwiązania w miejscach o podwyższonym ryzyku, np. wokół maszyn, przy krawędziach ramp czy nad otworami w podłodze. W takich przypadkach wymagane jest trwałe wygrodzenie zgodne z normami PN-EN ISO 13857 (odległości bezpieczeństwa) oraz przepisami ogólnymi BHP.
