Dlaczego prawidłowe oznakowanie drogi ewakuacyjnej jest ważne?

Prawidłowe oznakowanie dróg ewakuacyjnych jest kluczowe dla bezpieczeństwa ludzi w sytuacjach zagrożenia. W przypadku pożaru czas reakcji decyduje o życiu, a osoby w strefie zagrożenia muszą mieć możliwość natychmiastowego opuszczenia obiektu.

Znaki ewakuacyjne muszą być jednoznaczne i dobrze widoczne, aby prowadzić ludzi do wyjścia nawet w warunkach dymu, ograniczonej widoczności i stresu. Fotoluminescencyjne tablice ewakuacyjne świecą w ciemności przez minimum 10 minut, co zapewnia orientację przy braku zasilania.

Prawidłowe oznakowanie drogi ewakuacyjnej pełni 3 główne funkcje: wskazuje kierunek ewakuacji, lokalizuje wyjścia awaryjne oraz informuje o rozmieszczeniu sprzętu ratunkowego i gaśniczego.

Oznakowanie ewakuacyjne jest również wymogiem prawnym. Za brak prawidłowego oznakowania grozi kara aresztu, grzywny lub nagana zgodnie z art. 82 § 2 Kodeksu wykroczeń.

Kto odpowiada za oznakowanie dróg ewakuacyjnych w obiekcie?

Za prawidłowe oznakowanie dróg ewakuacyjnych odpowiadają właściciele i zarządcy budynków, obiektów budowlanych lub terenów. Obowiązek ten wynika z przepisów o ochronie przeciwpożarowej.

Właściciel lub zarządca obiektu musi zapewnić, że znaki ewakuacyjne są prawidłowo rozmieszczone, widoczne i utrzymane w dobrym stanie. Do ich obowiązków należy również regularna kontrola stanu tabliczek i znaków fotoluminescencyjnych, szczególnie w halach z ruchomym wyposażeniem, gdzie oznakowanie może być zasłonięte regałami, maszynami lub innymi przeszkodami.

Jakie przepisy regulują oznakowanie dróg ewakuacyjnych w Polsce?

Oznakowanie dróg ewakuacyjnych w Polsce regulują 3 główne akty prawne i normy techniczne.

Podstawowym aktem prawnym jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Określa ono obowiązki właścicieli i zarządców obiektów w zakresie zapewnienia prawidłowego oznakowania ewakuacyjnego.

Równolegle obowiązują 2 normy dotyczące znaków ewakuacyjnych:

• PN-EN ISO 7010, norma międzynarodowa określająca symbole graficzne znaków bezpieczeństwa, obowiązkowa dla znaków ochrony przeciwpożarowej i ewakuacyjnych
• PN-92/N-01256/02, polska norma dotycząca znaków ewakuacyjnych, której znaki nadal można stosować mimo wycofania normy PN-92-N-01256-01

Obowiązek stosowania znaków ewakuacyjnych wynika również z przepisów BHP, które nakładają na pracodawców obowiązek oznakowania miejsc pracy.

Normy określają wzory, kolory, wymiary i zasady rozmieszczania znaków. Znaki muszą być wykonane z materiałów fotoluminescencyjnych emitujących światło w ciemności przez minimum 10 minut.

Za naruszenie przepisów o ochronie przeciwpożarowej grozi kara aresztu, grzywny lub nagana zgodnie z art. 82 § 2 Kodeksu wykroczeń.

Co mówi rozporządzenie ministra spraw wewnętrznych i administracji w sprawie ochrony przeciwpożarowej budynków?

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów nakłada na właścicieli i zarządców obiektów obowiązek zapewnienia prawidłowego oznakowania ewakuacyjnego.

Rozporządzenie wymaga umieszczenia znaków ewakuacyjnych w 5 kluczowych miejscach:

• przy każdym wyjściu ewakuacyjnym,
• na całej długości drogi ewakuacyjnej, w miejscach zmiany kierunku i w regularnych odstępach na długich odcinkach,
• przy drzwiach prowadzących do klatek schodowych,
• przy każdym urządzeniu przeciwpożarowym i ratunkowym,
• w miejscach zbiórki ewakuacyjnej na zewnątrz budynku.

Znaki muszą być widoczne i jednoznaczne, aby sprawnie doprowadzić ludzi do miejsca bezpiecznego. Właściciele obiektów mają obowiązek przeprowadzania okresowych przeglądów oznakowania oraz dbania o to, by znaki nie były zasłonięte regałami, maszynami ani innymi przeszkodami. Za naruszenie przepisów o ochronie przeciwpożarowej grozi kara aresztu, grzywny lub nagana zgodnie z art. 82 § 2 Kodeksu wykroczeń.

Jakie wymagania określa norma PN-EN ISO 7010?

Norma PN-EN ISO 7010 to międzynarodowa norma definiująca symbole graficzne znaków bezpieczeństwa, w tym znaków ewakuacyjnych. Określa 4 kluczowe obszary wymagań.

Kształt i barwy: znaki ewakuacyjne mają formę prostokątów lub kwadratów z zielonym tłem i białym piktogramem. Obwódka znaku jest biała lub żółta fosforescencyjna.

Fotoluminescencja: materiały użyte do produkcji znaków absorbują światło dzienne lub sztuczne, a następnie emitują je w ciemności przez minimum 10 minut.

Wymiary: rozmiar znaku zależy od odległości obserwacji. Im większa odległość, z której znak ma być czytelny, tym większy musi być jego format.

Rozmieszczenie: norma określa zasady widoczności i czytelności znaków w całym systemie oznakowania ewakuacyjnego.

Znaki zgodne z PN-EN ISO 7010 są obowiązkowe dla oznaczeń ochrony przeciwpożarowej i ewakuacyjnych w Polsce.

Jakie znaki ewakuacyjne są stosowane na drogach ewakuacyjnych?

Na drogach ewakuacyjnych stosuje się 4 główne kategorie znaków ewakuacyjnych, każda pełniąca określoną funkcję w systemie bezpieczeństwa budynku.

Znaki ewakuacyjne dzielą się na:

• znaki kierunku drogi ewakuacyjnej,
• znaki wyjść ewakuacyjnych i drzwi ewakuacyjnych,
• znaki miejsca zbiórki do ewakuacji,
• znaki uzupełniające i znaki ochrony przeciwpożarowej.

Wszystkie znaki ewakuacyjne mają zielone tło z białym piktogramem, zgodnie z normą PN-EN ISO 7010. Zielony kolor oznacza bezpieczeństwo i kierunek ewakuacji. Znaki ochrony przeciwpożarowej mają czerwone tło z białym symbolem.

Każdy znak pełni ściśle określoną funkcję: wskazuje kierunek ruchu, lokalizację wyjścia, miejsce zbiórki lub lokalizację sprzętu ratunkowego. Razem tworzą spójny system informacji bezpieczeństwa, który umożliwia sprawną ewakuację nawet w warunkach ograniczonej widoczności.

Znaki wskazujące kierunek drogi ewakuacyjnej

Znaki kierunkowe drogi ewakuacyjnej wskazują, w którym kierunku należy się poruszać, aby dotrzeć do wyjścia ewakuacyjnego. Mają zielone tło z białym piktogramem biegnącej postaci oraz strzałką kierunkową.

Strzałka może wskazywać kierunek: w lewo, w prawo, prosto, w górę lub w dół. Znak bez strzałki oznacza, że wyjście ewakuacyjne znajduje się bezpośrednio przy znaku.

Znaki kierunkowe umieszcza się w każdym miejscu, gdzie droga ewakuacyjna zmienia kierunek. Na długich, prostych odcinkach korytarzy montuje się je co 20-30 metrów, aby zapewnić ciągłość oznakowania.

Zgodnie z normą PN-EN ISO 7010, podstawowy znak kierunku ewakuacji to E001 (wyjście ewakuacyjne ze strzałką). Znaki te są wykonane z materiałów fotoluminescencyjnych, które świecą w ciemności przez minimum 10 minut po naświetleniu.

Znaki wyjść ewakuacyjnych i drzwi ewakuacyjnych

Znaki wyjść ewakuacyjnych oznaczają drzwi lub przejścia prowadzące bezpośrednio na zewnątrz budynku lub do bezpiecznej strefy. Umieszcza się je nad każdym wyjściem ewakuacyjnym, aby były widoczne z odległości całej drogi ewakuacyjnej.

Podstawowy znak wyjścia ewakuacyjnego przedstawia sylwetkę biegnącego człowieka na zielonym tle z białą strzałką wskazującą kierunek wyjścia. Zgodnie z normą PN-EN ISO 7010, symbol ten oznaczony jest kodem E001 (wyjście ewakuacyjne w lewo) lub E002 (wyjście ewakuacyjne w prawo).

Znaki drzwi ewakuacyjnych montuje się bezpośrednio nad skrzydłem drzwi lub na wysokości umożliwiającej widoczność przez osoby ewakuujące się. W przypadku drzwi prowadzących do klatki schodowej stosuje się dodatkowe oznaczenie informujące o kierunku dalszej drogi ewakuacyjnej.

Drzwi ewakuacyjne oznacza się również napisem „WYJŚCIE EWAKUACYJNE” lub odpowiednim piktogramem po obu stronach drzwi, zarówno od strony drogi ewakuacyjnej, jak i od strony klatki schodowej. Zapewnia to orientację osobom ewakuującym się z różnych kierunków.

Znaki wyjść ewakuacyjnych wykonuje się z materiałów fotoluminescencyjnych lub jako znaki podświetlane, co gwarantuje ich widoczność podczas awarii oświetlenia podstawowego. Norma PN-EN ISO 7010 wymaga, aby materiał fotoluminescencyjny emitował światło przez minimum 10 minut po zaniku zasilania.

Znaki miejsca zbiórki do ewakuacji

Znak miejsca zbiórki do ewakuacji oznaczony jest symbolem E007 według normy PN-EN ISO 7010. Przedstawia piktogram grupy ludzi na zielonym tle, wskazując wyznaczone miejsce, do którego kierują się osoby po opuszczeniu budynku.

Znaki te umieszcza się na zewnątrz obiektu, przy wyjściach ewakuacyjnych lub w pobliżu miejsc zbiórki, w odległości co najmniej 1,5 m od wyjścia z budynku. Montuje się je w miejscach widocznych z różnych kierunków, na wysokości 2-2,5 m.

Miejsce zbiórki pełni 3 funkcje: umożliwia sprawdzenie obecności ewakuowanych, ułatwia koordynację akcji ratowniczej oraz zapobiega powrotowi osób do strefy zagrożenia.

Znak musi być wykonany z materiałów fotoluminescencyjnych lub podświetlany, aby pozostawał widoczny w warunkach ograniczonej widoczności, np. przy zadymieniu terenu zewnętrznego.

Znaki ewakuacyjne uzupełniające i znaki ochrony przeciwpożarowej

Obok znaków kierunkowych i wyjść ewakuacyjnych stosuje się znaki uzupełniające oraz znaki ochrony przeciwpożarowej, które tworzą kompletny system bezpieczeństwa w budynku.

Znaki ewakuacyjne uzupełniające wskazują lokalizację sprzętu ratunkowego i pierwszej pomocy. Należą do nich znaki apteczki pierwszej pomocy, noszy, prysznica bezpieczeństwa oraz telefonu alarmowego.

Znaki ochrony przeciwpożarowej mają czerwone tło z białym piktogramem. Wskazują lokalizację gaśnic, hydrantów wewnętrznych, przycisków alarmowych, klap dymowych oraz głównych wyłączników prądu. Norma PN-EN ISO 7010 określa symbole graficzne dla obu kategorii znaków.

Znaki uzupełniające montuje się bezpośrednio przy oznaczanym urządzeniu lub sprzęcie. Gaśnice oznacza się znakiem F001 według normy PN-EN ISO 7010, a hydranty znakiem F002.

W obiektach przemysłowych i użyteczności publicznej oba typy znaków stosuje się łącznie, tworząc spójny system informacji bezpieczeństwa obejmujący drogi ewakuacyjne, wyjścia awaryjne i rozmieszczenie sprzętu ratowniczego.

Jak powinny wyglądać znaki bezpieczeństwa na drogach ewakuacyjnych?

Znaki bezpieczeństwa na drogach ewakuacyjnych muszą spełniać wymagania normy PN-EN ISO 7010 oraz przepisów ochrony przeciwpożarowej. Ich wygląd jest ściśle określony pod względem kształtu, barw, symboli graficznych, wymiarów i materiałów wykonania.

Znaki ewakuacyjne mają kształt prostokąta lub kwadratu. Tło znaku jest zielone, a piktogram oraz obwódka są białe lub żółte fosforescencyjne. Zielony kolor tła jest zarezerwowany wyłącznie dla znaków ewakuacyjnych i informacji o pierwszej pomocy, co pozwala na ich natychmiastowe rozpoznanie.

Symbole graficzne na znakach są zunifikowane i jednoznaczne. Przedstawiają biegnącą postać ludzką z zaznaczonym kierunkiem ruchu, strzałki kierunkowe, piktogramy wyjść oraz symbole sprzętu ratunkowego. Każdy symbol odpowiada konkretnej normie ISO, co zapewnia ich rozpoznawalność niezależnie od języka użytkownika.

Wymiary znaków zależą od odległości obserwacji. Norma PN-EN ISO 7010 określa wzór: odległość obserwacji w metrach dzielona przez współczynnik 100 daje minimalną wysokość znaku w metrach. Dla odległości 10 m minimalna wysokość znaku wynosi 10 cm, dla 20 m wynosi 20 cm.

Znaki wykonuje się z materiałów fotoluminescencyjnych, które pochłaniają światło dzienne lub sztuczne, a następnie emitują je w ciemności przez minimum 10 minut. Materiał podłoża to najczęściej folia fotoluminescencyjna, płyta PVC lub aluminium pokryte warstwą fotoluminescencyjną.

Znaki muszą być trwałe, odporne na uszkodzenia mechaniczne i warunki środowiskowe panujące w danym obiekcie. W strefach zagrożonych wilgocią lub chemikaliami stosuje się materiały o podwyższonej odporności.

Kształt, barwy i symbole graficzne znaków ewakuacyjnych

Znaki ewakuacyjne mają prostokątny lub kwadratowy kształt z zielonym tłem. Na zielonym tle umieszczony jest biały lub żółty fosforescencyjny piktogram przedstawiający sylwetkę biegnącego człowieka z zaznaczonym kierunkiem wyjścia.

Barwy znaków ewakuacyjnych są ściśle określone przez normę PN-EN ISO 7010. Kolor zielony tła symbolizuje bezpieczeństwo i kierunek ewakuacji. Biały kolor piktogramu zapewnia maksymalny kontrast i czytelność znaku.

Stosowane symbole graficzne obejmują 3 podstawowe elementy: sylwetkę biegnącego człowieka, strzałkę wskazującą kierunek oraz zarys drzwi lub wyjścia. Kombinacja tych elementów jednoznacznie komunikuje kierunek bezpiecznej drogi ucieczki.

Znaki zgodne z normą PN-EN ISO 7010 różnią się od starszych znaków według normy PN-92/N-01256/02 układem piktogramu i proporcjami. Oba typy znaków są dopuszczone do stosowania, a istniejącego oznakowania nie trzeba wymieniać.

Jak duże powinny być znaki ewakuacyjne?

Rozmiar znaku ewakuacyjnego zależy od maksymalnej odległości, z której musi być czytelny. Norma PN-EN ISO 7010 określa tę zależność wzorem: odległość obserwacji = wysokość znaku × współczynnik 100.

Oznacza to, że znak o wysokości 15 cm jest czytelny z odległości 15 m, znak o wysokości 20 cm z 20 m, a znak o wysokości 30 cm z 30 m.

Najczęściej stosowane wymiary znaków ewakuacyjnych to:

• 15 × 15 cm lub 15 × 30 cm, korytarze i pomieszczenia biurowe
• 20 × 20 cm lub 20 × 40 cm, hale produkcyjne i magazyny
• 30 × 30 cm lub 30 × 60 cm, duże obiekty przemysłowe i hale sportowe

Znaki prostokątne mają proporcje boków 1:2, natomiast znaki kwadratowe stosuje się rzadziej. Dobór rozmiaru wymaga uwzględnienia rzeczywistej odległości obserwacji w danym miejscu montażu.

Z czego wykonuje się znaki ewakuacyjne?

Znaki ewakuacyjne wykonuje się z materiałów fotoluminescencyjnych, które pochłaniają światło dzienne lub sztuczne, a następnie emitują je w ciemności przez minimum 10 minut. Materiały te to najczęściej tworzywa sztuczne (np. polipropylen lub PVC) z nałożoną warstwą fotoluminescencyjną na bazie glinokrzemianu strontu. Znaki mogą być również wykonane z folii fotoluminescencyjnej naklejanej na sztywne podłoże lub bezpośrednio na powierzchnię ściany. W przypadku znaków podświetlanych stosuje się obudowy z tworzywa sztucznego lub aluminium z wewnętrznym źródłem światła LED. Materiał musi spełniać wymagania normy PN-EN ISO 7010 w zakresie trwałości, odporności na warunki środowiskowe oraz intensywności emisji światła.

Czy oznakowanie ewakuacyjne musi być fotoluminescencyjne lub podświetlane?

Tak, oznakowanie ewakuacyjne musi być fotoluminescencyjne lub podświetlane. Wynika to z wymagań normy PN-EN ISO 7010 oraz przepisów ochrony przeciwpożarowej. Znaki muszą pozostawać widoczne podczas awarii zasilania, gdy oświetlenie podstawowe gaśnie.

Materiały fotoluminescencyjne absorbują światło dzienne lub sztuczne, a następnie emitują je w ciemności przez minimum 10 minut. To minimum wymagane normą, które zapewnia czas na bezpieczną ewakuację.

Znaki podświetlane (aktywne) zasilane są z obwodów awaryjnych lub akumulatorów, co gwarantuje ich działanie niezależnie od awarii głównego zasilania.

Wybór między znakiem fotoluminescencyjnym a podświetlanym zależy od 3 czynników: poziomu oświetlenia w pomieszczeniu, długości drogi ewakuacyjnej oraz kategorii obiektu. W obiektach o dużym natężeniu ruchu i długich drogach ewakuacyjnych stosuje się znaki podświetlane. W pomieszczeniach z wystarczającym oświetleniem dziennym lub sztucznym dopuszcza się znaki fotoluminescencyjne.

Znaki nieposiadające właściwości fotoluminescencyjnych ani podświetlenia nie spełniają wymagań bezpieczeństwa. W warunkach pożaru, gdy dym ogranicza widoczność i gaśnie oświetlenie, zwykłe znaki drukowane stają się nieczytelne.

Kiedy stosuje się znaki fotoluminescencyjne?

Znaki fotoluminescencyjne stosuje się w obiektach, gdzie nie ma wymogu stosowania znaków podświetlanych elektrycznie, a jednocześnie konieczne jest zapewnienie widoczności oznakowania podczas zaniku oświetlenia. Materiał fotoluminescencyjny pochłania światło dzienne lub sztuczne, a następnie emituje je w ciemności przez minimum 10 minut.

Znaki fotoluminescencyjne stosuje się w budynkach niskich i średniowysokich, w których drogi ewakuacyjne są krótkie i proste. Sprawdzają się w pomieszczeniach biurowych, magazynach, halach produkcyjnych oraz obiektach użyteczności publicznej o niskim ryzyku pożarowym.

Warunkiem skuteczności znaków fotoluminescencyjnych jest odpowiednie naświetlenie: znak musi być oświetlony przez minimum 60 minut przed ewentualnym zanikiem zasilania, aby emitować światło przez wymagany czas.

Kiedy stosuje się znaki podświetlane?

Znaki podświetlane stosuje się w obiektach, gdzie warunki środowiskowe uniemożliwiają skuteczne działanie znaków fotoluminescencyjnych. Dotyczy to miejsc z niewystarczającym poziomem oświetlenia do naładowania materiału fotoluminescencyjnego, takich jak tunele, podziemne parkingi czy pomieszczenia bez dostępu do światła dziennego.

Znaki podświetlane wewnętrznie (podświetlane LED) stosuje się również w obiektach o podwyższonym ryzyku, takich jak duże centra handlowe, hale widowiskowe czy lotniska, gdzie wymagana jest natychmiastowa widoczność bez okresu naświetlania.

Przepisy dopuszczają 3 rodzaje znaków ze względu na sposób ich doświetlenia: fotoluminescencyjne, podświetlane zewnętrznie oraz podświetlane wewnętrznie. Znaki podświetlane wewnętrznie zasilane są z obwodów oświetlenia awaryjnego, co zapewnia ich działanie nawet przy całkowitym zaniku zasilania podstawowego.

Jak oświetlenie awaryjne wpływa na oznakowanie dróg ewakuacyjnych?

Oświetlenie awaryjne jest integralnym elementem systemu oznakowania dróg ewakuacyjnych. Jego zadaniem jest zapewnienie widoczności znaków ewakuacyjnych w przypadku zaniku zasilania podstawowego.

Znaki fotoluminescencyjne wymagają wcześniejszego naświetlenia, aby świecić w ciemności. Oświetlenie awaryjne podtrzymuje ich zdolność do emisji światła, dostarczając energię świetlną niezbędną do ładowania materiału fotoluminescencyjnego.

Znaki podświetlane wewnętrznie (z własnym źródłem zasilania) działają niezależnie od oświetlenia awaryjnego: zasilane są z akumulatorów lub baterii, które utrzymują ich świecenie przez minimum 1 godzinę po zaniku zasilania.

Norma PN-EN ISO 7010 oraz przepisy ochrony przeciwpożarowej wymagają, aby drogi ewakuacyjne były oświetlone w stopniu umożliwiającym bezpieczne poruszanie się. Natężenie oświetlenia awaryjnego na drodze ewakuacyjnej wynosi minimum 1 lx na poziomie podłogi.

Brak oświetlenia awaryjnego przy znakach fotoluminescencyjnych może skutkować ich niewystarczającą widocznością po dłuższym czasie przebywania w ciemności, co obniża skuteczność całego systemu ewakuacyjnego.

Zasady rozmieszczania znaków ewakuacyjnych

Znaki ewakuacyjne rozmieszcza się zgodnie z zasadą ciągłości: każdy punkt drogi ewakuacyjnej musi być objęty widocznym oznakowaniem, bez przerw w systemie informacji.

Podstawowe zasady rozmieszczania znaków ewakuacyjnych obejmują:

• umieszczenie znaku przy każdym wyjściu ewakuacyjnym,
• oznakowanie każdej zmiany kierunku drogi ewakuacyjnej,
• montaż znaków w regularnych odstępach na długich, prostych odcinkach korytarzy (maksymalnie co 20-30 m),
• oznakowanie przy drzwiach prowadzących do klatek schodowych,
• umieszczenie znaków przy każdym urządzeniu przeciwpożarowym i ratunkowym,
• oznakowanie miejsca zbiórki ewakuacyjnej na zewnątrz budynku.

Znaki muszą być widoczne z każdego punktu drogi ewakuacyjnej. Odległość obserwacji determinuje wymagany rozmiar znaku: im dłuższy korytarz, tym większy format tabliczki.

W miejscach, gdzie droga ewakuacyjna rozgałęzia się, znak kierunkowy musi jednoznacznie wskazywać właściwy kierunek. Zasłanianie znaków regałami, maszynami, drzwiami lub innymi elementami wyposażenia jest niedopuszczalne.

W obiektach z ruchomym wyposażeniem, takich jak magazyny i hale produkcyjne, zarządca obiektu kontroluje rozmieszczenie znaków po każdej zmianie układu przestrzennego.

Znaki ewakuacyjne tworzą spójny, logiczny system: każdy znak prowadzi do kolejnego, aż do wyjścia ewakuacyjnego lub miejsca zbiórki. System nie może zawierać ślepych zaułków ani punktów, w których użytkownik traci orientację co do kierunku ewakuacji.

Na jakiej wysokości montować znaki ewakuacyjne?

Znaki ewakuacyjne montuje się na wysokości 2-2,5 m od podłogi, co zapewnia ich widoczność ponad głowami ludzi i ponad ewentualnym dymem przy podłodze.

W przypadku niskich pomieszczeń lub korytarzy dopuszcza się montaż na wysokości nie mniejszej niż 1,8 m. Znaki kierunkowe umieszcza się tak, aby były widoczne z każdego punktu drogi ewakuacyjnej.

W obiektach, gdzie dym może gromadzić się przy suficie, znaki montuje się niżej, na poziomie 1,5-1,8 m, aby pozostały czytelne w warunkach zadymienia.

Gdzie należy umieszczać znaki ewakuacyjne w budynku?

Znaki ewakuacyjne umieszcza się w 5 kluczowych miejscach budynku:

• przy każdym wyjściu ewakuacyjnym i drzwiach prowadzących na drogę ewakuacyjną,
• na całej długości drogi ewakuacyjnej, w miejscach zmiany kierunku oraz w regularnych odstępach na długich odcinkach (maksymalnie co 20-30 m),
• przy drzwiach prowadzących do klatek schodowych,
• przy każdym urządzeniu przeciwpożarowym i ratunkowym (gaśnice, hydranty, przyciski alarmowe),
• w miejscach zbiórki ewakuacyjnej na zewnątrz budynku.

Znaki montuje się tak, aby były widoczne z każdego punktu drogi ewakuacyjnej. W miejscach, gdzie droga skręca lub rozgałęzia się, znak musi jednoznacznie wskazywać właściwy kierunek. Na długich korytarzach kolejny znak powinien być widoczny zanim poprzedni zniknie z pola widzenia. Przy drzwiach ewakuacyjnych znak umieszcza się bezpośrednio nad lub obok skrzydła drzwi.

Czy w obiektach przemysłowych potrzebne jest oznakowanie poziome?

W obiektach przemysłowych oznakowanie poziome dróg ewakuacyjnych jest stosowane i zalecane, szczególnie tam, gdzie widoczność znaków pionowych jest ograniczona przez maszyny, regały lub dym.

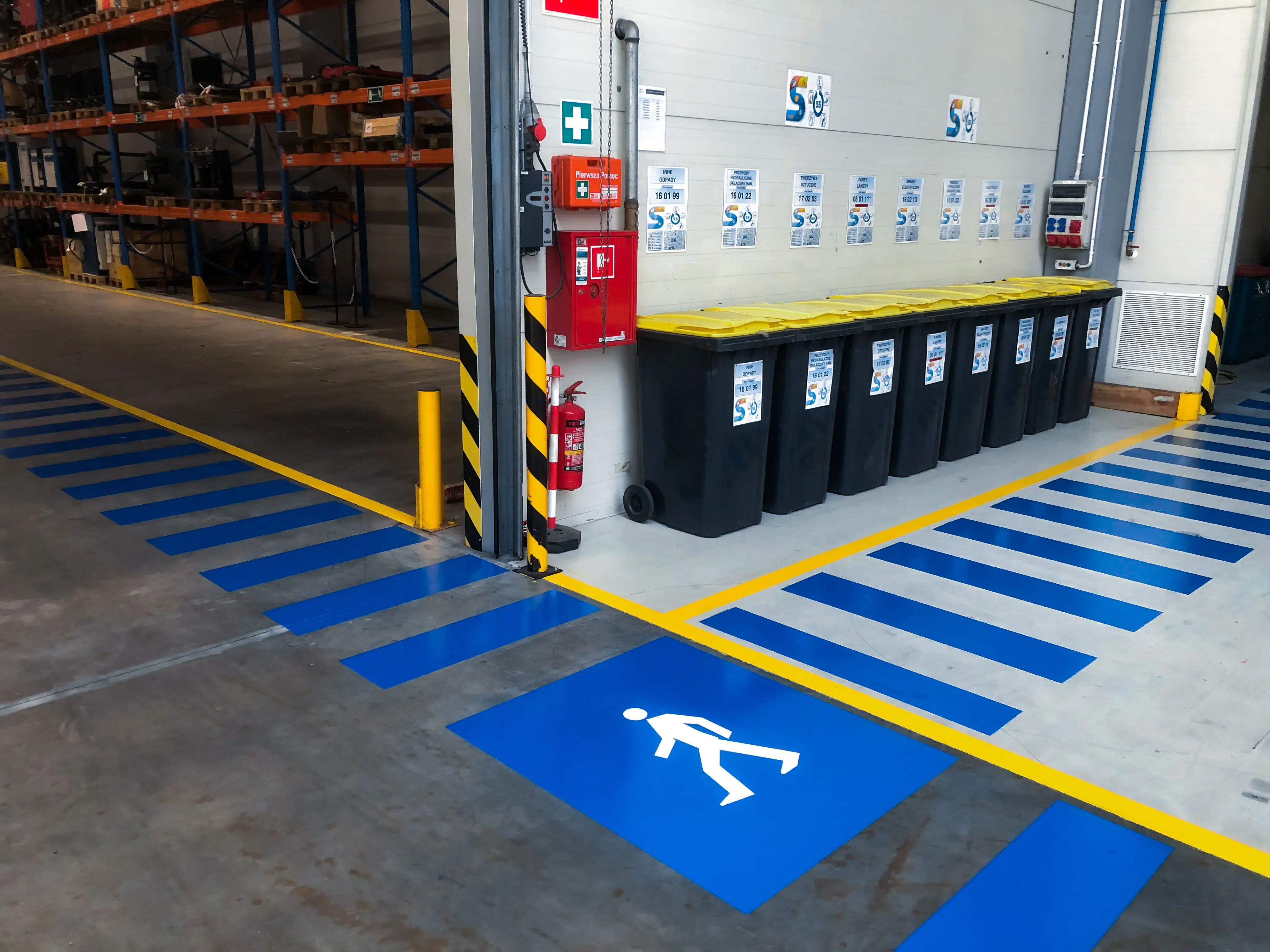

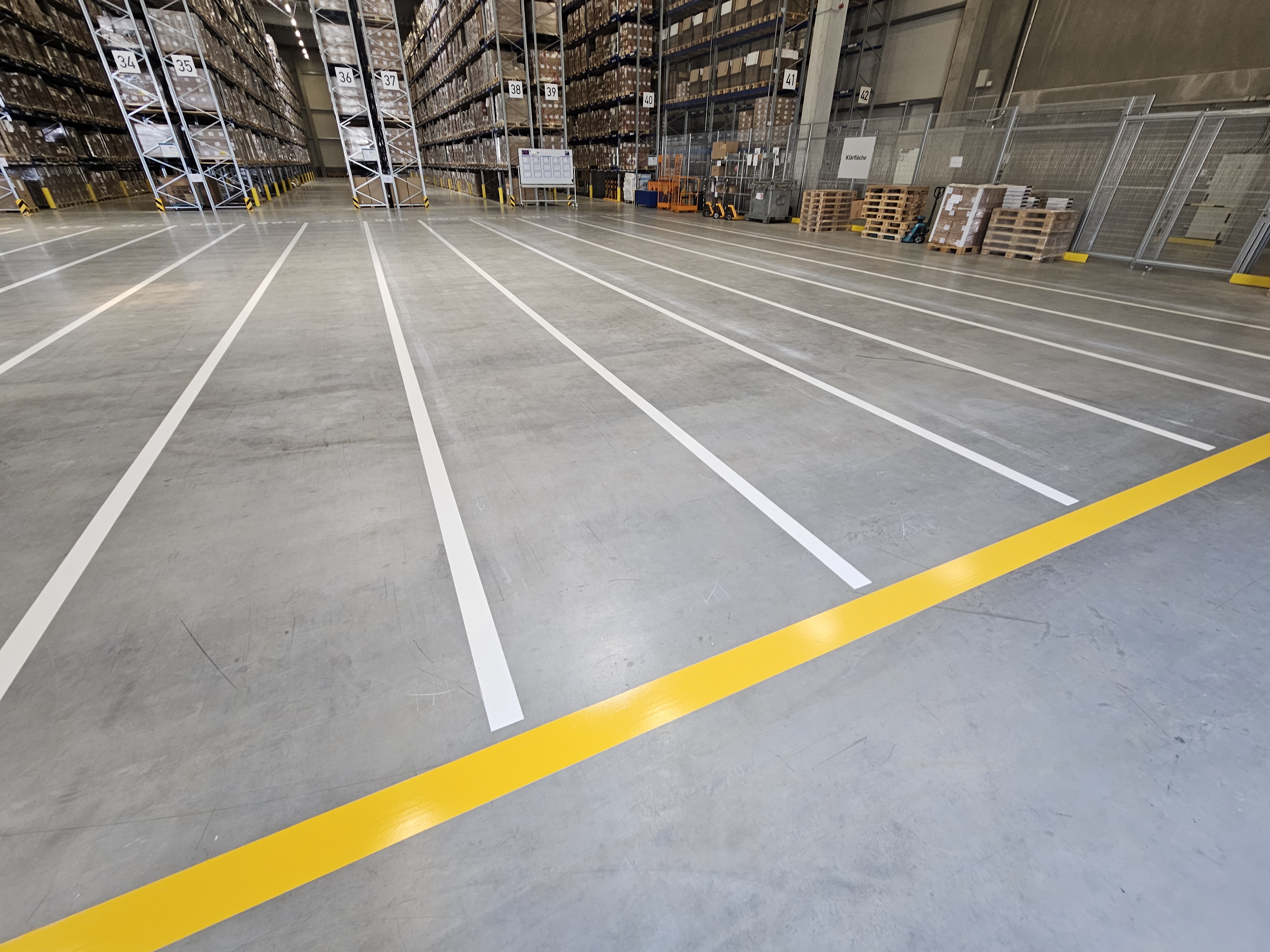

Oznakowanie poziome to linie i strzałki namalowane lub naklejone bezpośrednio na podłodze, wskazujące kierunek ewakuacji. Stosuje się je jako uzupełnienie znaków pionowych, nie jako ich zamiennik.

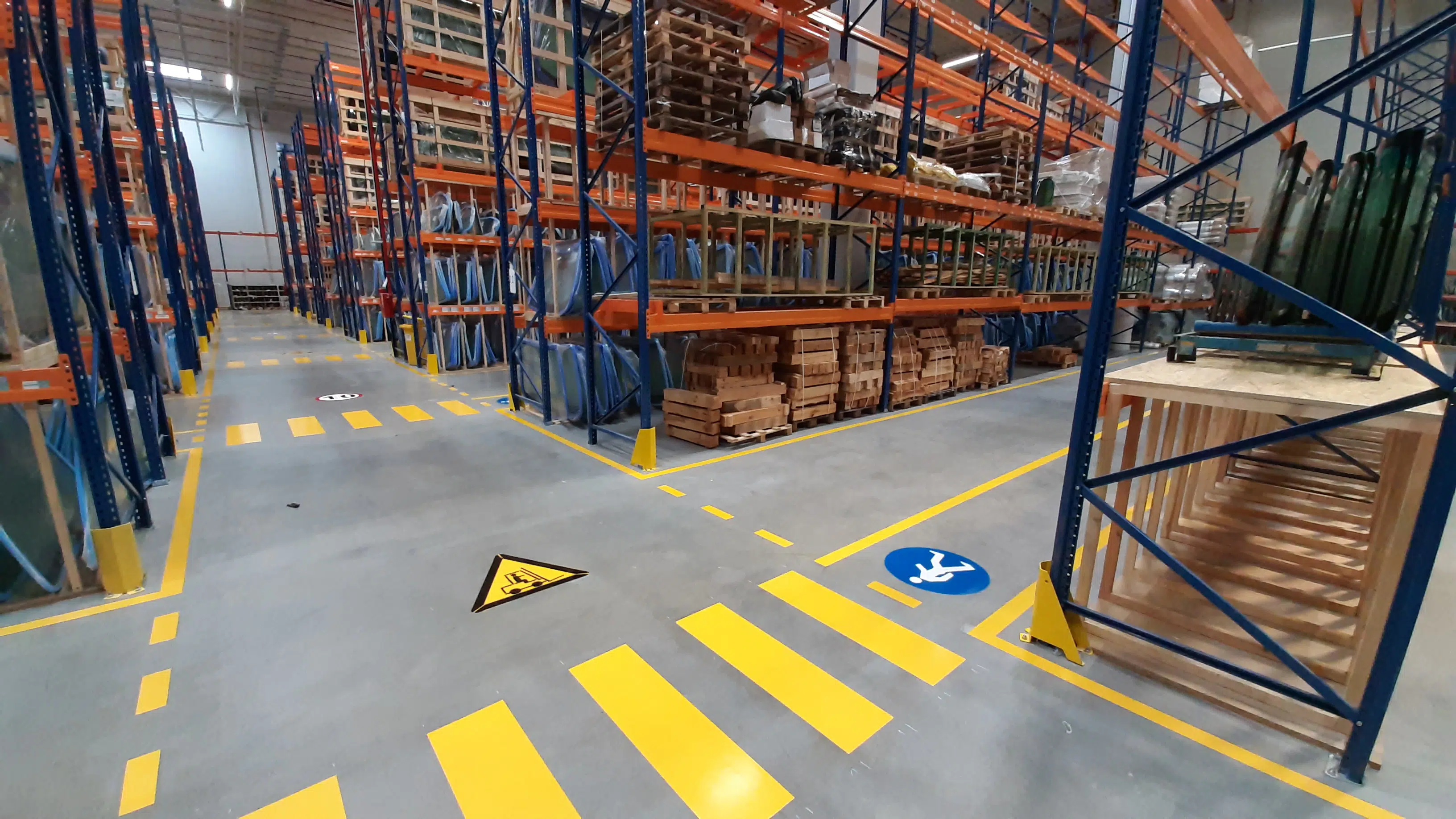

W halach produkcyjnych i magazynowych oznakowanie poziome pełni 3 kluczowe funkcje: wskazuje kierunek ewakuacji przy niskiej widoczności (np. podczas zadymienia), wyznacza granice drogi ewakuacyjnej oraz oddziela strefy komunikacyjne od stref pracy.

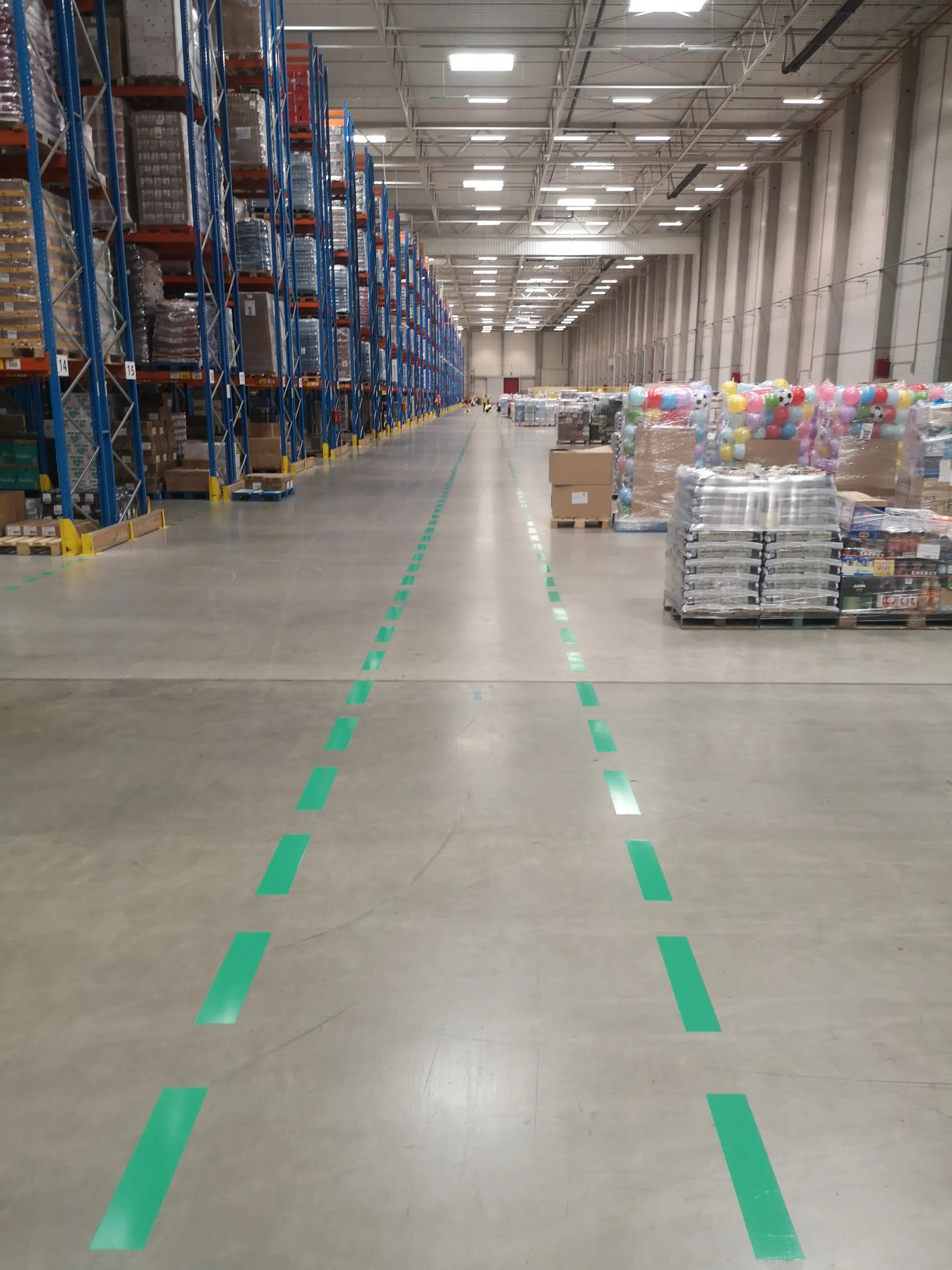

Oznakowanie poziome wykonuje się w kolorze żółtym lub zielonym, z użyciem materiałów odblaskowych lub fotoluminescencyjnych. Szerokość pasa oznakowania poziomego wynosi minimum 10 cm.

Obowiązek stosowania oznakowania poziomego wynika z przepisów BHP dotyczących zakładów pracy: rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów BHP nakłada wymóg wyraźnego oznaczenia dróg ewakuacyjnych w zakładach pracy.

Jak prawidłowo oznaczyć wybrane typy obiektów?

Różne typy obiektów wymagają dostosowanego podejścia do oznakowania ewakuacyjnego. Specyfika przestrzeni, liczba użytkowników i układ architektoniczny decydują o wyborze odpowiednich znaków i ich rozmieszczeniu.

Garaże wielopoziomowe i parkingi wymagają szczególnej uwagi ze względu na ograniczone oświetlenie naturalne, hałas silników i emisję spalin. Znaki ewakuacyjne montuje się przy każdym wyjściu dla pieszych, na klatkach schodowych i przy windach ewakuacyjnych. W garażach podziemnych stosuje się znaki fotoluminescencyjne o zwiększonej intensywności świecenia lub znaki podświetlane, ponieważ poziom oświetlenia jest niewystarczający do naładowania materiałów fotoluminescencyjnych. Oznakowanie poziome na posadzce uzupełnia system pionowy, szczególnie w miejscach, gdzie widoczność jest ograniczona przez zaparkowane pojazdy. Znaki kierunkowe umieszcza się co 20 metrów wzdłuż tras ewakuacyjnych.

Zakłady przemysłowe charakteryzują się złożonym układem przestrzennym, obecnością maszyn i regałów magazynowych oraz zmiennym rozmieszczeniem wyposażenia. Oznakowanie musi uwzględniać strefy zagrożenia wybuchem, gdzie stosuje się znaki w wykonaniu przeciwwybuchowym. Na halach produkcyjnych znaki ewakuacyjne montuje się powyżej 2 metrów wysokości, aby były widoczne ponad maszynami. Przy regałach magazynowych znaki umieszcza się na każdym skrzyżowaniu alejek. Zarządca obiektu przemysłowego ma obowiązek aktualizacji oznakowania przy każdej zmianie układu technologicznego lub rozmieszczenia wyposażenia. Znaki ochrony przeciwpożarowej, w tym lokalizacja gaśnic i hydrantów, stanowią integralną część systemu oznakowania zakładu.

Budynki użyteczności publicznej, takie jak szkoły, szpitale i centra handlowe, wymagają oznakowania dostosowanego do potrzeb osób z niepełnosprawnościami. W szpitalach stosuje się dodatkowe znaki wskazujące trasy ewakuacji dla osób na wózkach inwalidzkich i łóżkach szpitalnych. Centra handlowe wymagają znaków ewakuacyjnych widocznych z odległości minimum 30 metrów ze względu na duże powierzchnie handlowe.

Jak prawidłowo oznaczyć garaż wielopoziomowy i parkingi?

Garaż wielopoziomowy i parking wymagają szczególnego podejścia do oznakowania ewakuacyjnego ze względu na specyfikę przestrzeni: brak naturalnego oświetlenia, duże powierzchnie i złożony układ komunikacyjny.

Znaki kierunku ewakuacji montuje się przy każdej rampie zjazdowej, klatce schodowej i wyjściu pieszym. Odstępy między znakami na długich odcinkach nie przekraczają 20 m.

Na każdym poziomie garażu umieszcza się znaki wskazujące kierunek do najbliższego wyjścia ewakuacyjnego dla pieszych, oddzielnie od wyjść przeznaczonych dla pojazdów. Wyjścia ewakuacyjne oznacza się znakiem E001 lub E002 zgodnym z normą PN-EN ISO 7010.

Ze względu na ograniczone oświetlenie naturalne, znaki w garażach wielopoziomowych wykonuje się z materiałów fotoluminescencyjnych lub stosuje się znaki podświetlane. Fotoluminescencja jest skuteczna wyłącznie przy zapewnieniu odpowiedniego naświetlenia znaków przez oświetlenie sztuczne: minimum 50 luksów przez co najmniej 60 minut przed ewakuacją.

Przy każdym urządzeniu przeciwpożarowym, gaśnicy i hydrancie wewnętrznym, umieszcza się odpowiedni znak ochrony przeciwpożarowej. Lokalizacje gaśnic oznacza się znakiem F001, a hydrantów znakiem F007.

Oznakowanie poziome na posadzce stosuje się w miejscach, gdzie widoczność znaków pionowych jest ograniczona przez pojazdy lub konstrukcję budynku. Strzałki kierunkowe na posadzce prowadzą do wyjść ewakuacyjnych dla pieszych.

Miejsce zbiórki ewakuacyjnej na zewnątrz garażu oznacza się znakiem E007, umieszczonym w widocznym miejscu przy wyjściu z obiektu.

Jak oznaczyć teren zakładu przemysłowego?

Teren zakładu przemysłowego wymaga kompleksowego oznakowania ewakuacyjnego ze względu na rozległość przestrzeni, obecność maszyn i specyficzne zagrożenia.

Oznakowanie obejmuje 4 główne obszary:

Drogi ewakuacyjne i wyjścia. Znaki kierunkowe montuje się przy każdym skrzyżowaniu dróg wewnętrznych i przy bramach ewakuacyjnych. Na długich odcinkach znaki umieszcza się co 20-30 m.

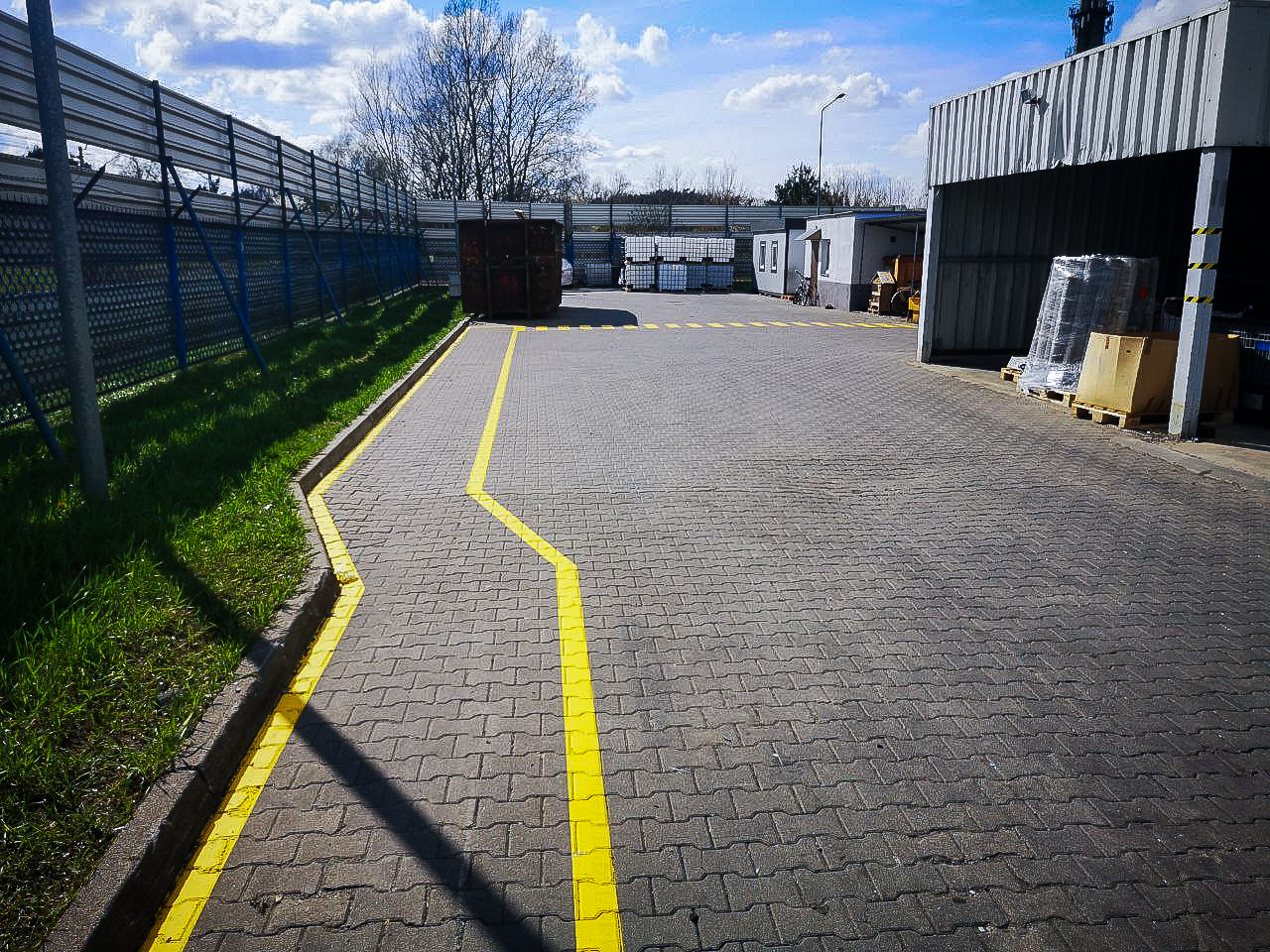

Oznakowanie poziome. Na terenie zakładu stosuje się pasy i strzałki namalowane na nawierzchni, wskazujące kierunek ewakuacji. Jest to szczególnie istotne w halach produkcyjnych z ruchomym wyposażeniem.

Miejsca zbiórki. Znaki miejsca zbiórki (E007 według PN-EN ISO 7010) umieszcza się w bezpiecznej odległości od budynków, poza strefą zagrożenia.

Sprzęt przeciwpożarowy i ratunkowy. Gaśnice, hydranty i apteczki oznacza się znakami ochrony przeciwpożarowej zgodnymi z normą PN-EN ISO 7010, widocznymi z odległości co najmniej 20 m.

Zarządca zakładu ma obowiązek uwzględnić strefy zagrożenia wybuchem, hałas przemysłowy utrudniający komunikację oraz ograniczoną widoczność wynikającą z procesów technologicznych. W takich warunkach zaleca się stosowanie znaków podświetlanych zamiast wyłącznie fotoluminescencyjnych.

Jakie są konsekwencje nieprawidłowego oznakowania dróg ewakuacyjnych?

Nieprawidłowe oznakowanie dróg ewakuacyjnych niesie ze sobą konsekwencje prawne, finansowe i bezpieczeństwa.

Konsekwencje prawne wynikają bezpośrednio z art. 82 § 2 Kodeksu wykroczeń. Właściciel lub zarządca obiektu, który nie zapewnia prawidłowego oznakowania ewakuacyjnego, podlega karze aresztu, grzywny lub nagany. Grzywna może wynieść od 20 do 5000 zł.

Państwowa Straż Pożarna przeprowadza kontrole obiektów pod kątem zgodności z przepisami ochrony przeciwpożarowej. W przypadku stwierdzenia nieprawidłowości inspektor może wydać nakaz usunięcia uchybień w określonym terminie, a w skrajnych przypadkach nakazać zamknięcie obiektu do czasu usunięcia zagrożenia.

Brak lub nieprawidłowe oznakowanie ewakuacyjne zwiększa ryzyko ofiar w sytuacji zagrożenia. Osoby przebywające w obiekcie mogą nie być w stanie sprawnie opuścić budynku podczas pożaru lub innego zdarzenia awaryjnego, co bezpośrednio zagraża ich życiu i zdrowiu.

Konsekwencje finansowe obejmują również odpowiedzialność cywilną. Jeśli wskutek braku prawidłowego oznakowania dojdzie do wypadku lub śmierci, właściciel obiektu może ponosić odpowiedzialność odszkodowawczą wobec poszkodowanych lub ich rodzin. Kwoty odszkodowań w takich przypadkach mogą być znaczące.

Ubezpieczyciele traktują brak prawidłowego oznakowania ewakuacyjnego jako naruszenie warunków umowy ubezpieczeniowej. W przypadku szkody spowodowanej pożarem ubezpieczyciel może odmówić wypłaty odszkodowania lub je znacząco obniżyć, powołując się na niedopełnienie obowiązków w zakresie ochrony przeciwpożarowej.

Jak kontrolować i utrzymywać oznakowanie ewakuacyjne w obiekcie?

Kontrola i utrzymanie oznakowania ewakuacyjnego to obowiązek właściciela lub zarządcy obiektu wynikający z przepisów o ochronie przeciwpożarowej.

Kontrole oznakowania ewakuacyjnego przeprowadza się w 3 głównych zakresach:

Przeglądy wizualne wykonywane regularnie, minimum raz w miesiącu. Obejmują sprawdzenie widoczności znaków, ich czytelności oraz braku uszkodzeń mechanicznych, zabrudzeń lub zasłonięcia przez regały, maszyny i inne przeszkody.

Kontrola fotoluminescencji: znaki fotoluminescencyjne tracą właściwości świecenia w ciemności po kilku latach użytkowania. Sprawdzenie polega na zaciemnieniu pomieszczenia i ocenie, czy znak świeci przez minimum 10 minut zgodnie z normą PN-EN ISO 7010.

Przeglądy oświetlenia awaryjnego: oprawy podświetlające znaki ewakuacyjne wymagają testów zgodnie z normą PN-EN 50172. Testy obejmują miesięczny test krótki (1 minuta) oraz roczny test długi (pełny czas podtrzymania, minimum 1 lub 3 godziny zależnie od kategorii obiektu).

W ramach utrzymania oznakowania ewakuacyjnego właściciel obiektu wykonuje 4 działania:

Wymiana uszkodzonych lub wyblakłych znaków: znaki z widocznymi uszkodzeniami, pęknięciami lub utratą barwy wymagają natychmiastowej wymiany.

Aktualizacja oznakowania po zmianach układu budynku: każda zmiana aranżacji pomieszczeń, ścianek działowych lub dróg komunikacyjnych wymaga weryfikacji i aktualizacji rozmieszczenia znaków.

Czyszczenie znaków: zabrudzenia zmniejszają widoczność i skuteczność fotoluminescencji. Znaki czyści się środkami nieuszkadzającymi powierzchni fotoluminescencyjnej.

Dokumentacja przeglądów: wyniki kontroli rejestruje się w książce obiektu budowlanego lub odrębnym protokole. Dokumentacja stanowi dowód wypełnienia obowiązków w przypadku kontroli straży pożarnej.

Straż pożarna podczas kontroli obiektu weryfikuje stan oznakowania ewakuacyjnego. Brak prawidłowego oznakowania lub jego zły stan techniczny skutkuje nakazem usunięcia nieprawidłowości, a w przypadku rażących zaniedbań karą grzywny lub aresztu zgodnie z art. 82 § 2 Kodeksu wykroczeń.
